Kunststoff CNC-Fräsen – präzise Kunststoffteile nach Maß

Beim CNC-Fräsen von Kunststoffen werden Bauteile mithilfe computergesteuerter Fräsmaschinen präzise bearbeitet. Das Verfahren eignet sich sowohl für die Herstellung individueller Kunststoff-Frästeile als auch für die Weiterbearbeitung thermogeformter Kunststoffbauteile. Auf dieser Seite erläutern wir, welche Kunststoffe sich zum CNC-Fräsen eignen, welche Rolle Fräswerkzeuge, Schnittparameter und Spanntechnik spielen und welche Anforderungen an Maßhaltigkeit und Fertigungsqualität zu berücksichtigen sind.

Welche Kunststoffe eignen sich zum CNC-Fräsen?

Für das CNC-Fräsen eignen sich zahlreiche thermoplastische Kunststoffe, darunter PE, PP, POM, PEEK, ABS, PS, PTFE, PET und PMMA (Acrylglas). Die Werkstoffe unterscheiden sich unter anderem hinsichtlich ihrer Festigkeit, Wärmeausdehnung und Temperaturbeständigkeit. Diese Eigenschaften beeinflussen die Auswahl der Fräswerkzeuge, Schnittparameter und Spanntechnik.

Auch faserverstärkte Kunststoffe können CNC-bearbeitet werden. Dabei müssen die besonderen Materialeigenschaften und Anforderungen an die Bearbeitung berücksichtigt werden.

Vorteile von Kunststoff Frästeilen

  • Geringeres Gewicht: Viele Kunststoffe sind deutlich leichter als Metalle und ermöglichen dadurch gewichtsreduzierte Bauteile.
  • Chemikalienbeständigkeit: Je nach Werkstoff bieten Kunststoff-Frästeile eine hohe Beständigkeit gegenüber bestimmten Chemikalien.
  • Gleiteigenschaften: Kunststoffe wie PE, POM oder PTFE eignen sich aufgrund ihrer Gleiteigenschaften besonders für bewegliche Bauteile.

Fräswerkzeuge und Schnittparameter beim Kunststoff-Fräsen

Beim CNC-Fräsen von Kunststoffen beeinflussen die Auswahl geeigneter Fräswerkzeuge und die Abstimmung der Schnittparameter maßgeblich die Bearbeitungsqualität. Entscheidend sind unter anderem der Werkstoff, die Schnittgeschwindigkeit, der Vorschub und die Schärfe der Fräswerkzeuge.

Mit auf den jeweiligen Kunststoff abgestimmten Werkzeugen und Bearbeitungsparametern lassen sich saubere Schnittkanten erzielen und unerwünschte Wärmeentwicklung sowie Materialverformungen reduzieren. Falls erforderlich, werden die Fräskanten anschließend manuell entgratet.

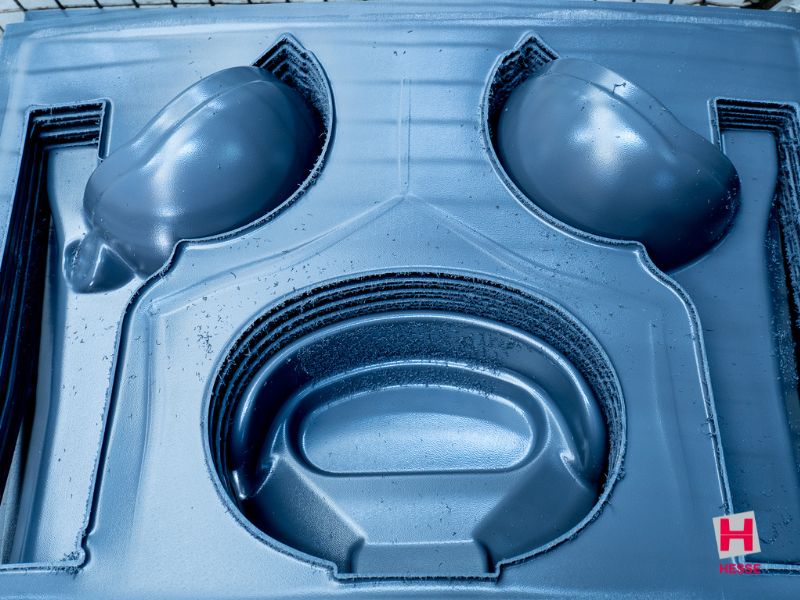

Integration von Kunststoff-Tiefziehen und CNC-Bearbeitung

Im industriellen Kunststoff-Tiefziehen trägt die abgestimmte Verbindung von Umformung und Weiterverarbeitung wesentlich zu Prozessstabilität und Wirtschaftlichkeit bei.

Durch die Integration beider Prozessschritte lassen sich Handlingsaufwände reduzieren, Durchlaufzeiten verkürzen und Fertigungsabläufe effizienter gestalten. Insbesondere bei Serienfertigung und wiederkehrenden Bauteilen verbessert eine abgestimmte Prozesskette die Reproduzierbarkeit und unterstützt stabile Fertigungsprozesse.

Die Kombination aus Kunststoff-Tiefziehen und CNC-Bearbeitung ermöglicht damit eine effiziente Herstellung passgenauer und funktionaler Kunststoffbauteile.

Vorteile integrierter Fertigungsprozesse

  • reduzierte Lager- und Transportwege
  • verkürzte Durchlaufzeiten
  • geringerer Handlingsaufwand
  • höhere Prozesssicherheit
  • verbesserte Reproduzierbarkeit
  • effiziente Weiterverarbeitung der Tiefziehteile

Hesse Thermoformung als Partner für CNC-Kunststoff-Frästeile

Hesse Thermoformung fertigt individuelle Kunststoff-Frästeile nach Kundenanforderung – vom Einzelteil und Prototyp bis zur Serienfertigung. Mit modernen 5-Achs-CNC-Fräszentren, eigener Anwendungstechnik und langjähriger Erfahrung in der Kunststoffverarbeitung unterstützen wir unsere Kunden bei der wirtschaftlichen Umsetzung ihrer Bauteile.

Ihre Vorteile bei Hesse Thermoformung:

  • Beratung zu Konstruktion, Werkstoffauswahl und Fertigung
  • Moderne 5-Achs-CNC-Fräszentren für unterschiedliche Bauteilgrößen
  • CNC-Bearbeitung nach vorhandenen CAD-Daten
  • Unterstützung bei Entwicklung und Konstruktion bei Bedarf
  • Persönlicher Ansprechpartner während des gesamten Projekts

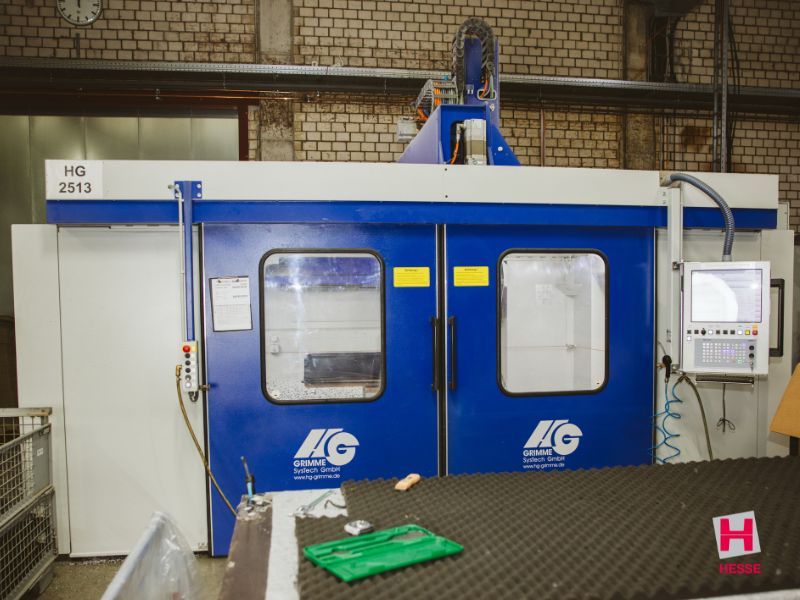

Unsere Fräsmaschinen

Unser Maschinenpark umfasst sieben CNC-Fräsmaschinen für unterschiedliche Bauteilgrößen und Bearbeitungsanforderungen. Dazu gehören 5-Achs-Portal- und Gantry-Fräsen sowie Rundtischfräsen. Damit bearbeiten wir sowohl kleinere Kunststoffbauteile als auch großformatige Frästeile.

  • 2x große 5 Achs-Portalfräsen:
    • 1x Doppelspindel (Fräsmotor - an jedem Wellenende wird ein Werkzeug gespannt wird)
    • 1x Werkzeugwechsler
  • 1x Gantry Fräse mit Werkzeugwechsler (5-Achsen)
  • 2x Rundtischfräsen mit Doppelspindel (5-Achsen)
  • 1x Rundtischfräse mit Werkzeugwechsler (5-Achsen)
  • 1x 2D Gantry Fräse (3-Achsen)

Wir arbeiten mit Maschinenpaaren: Die Fräsen sind perfekt abgestimmt auf die jeweilige Thermoformmaschine und optimieren so unsere Prozessabläufe.

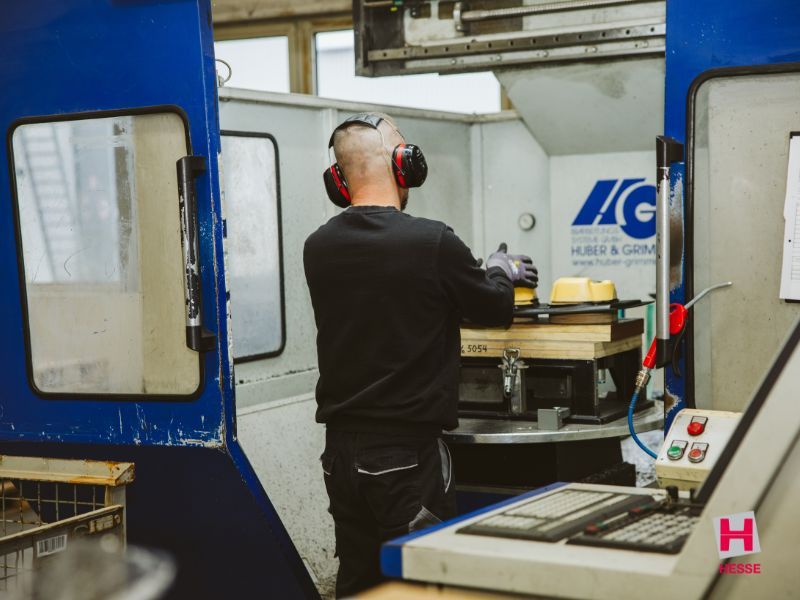

Bei kleineren Bauteilen kommen unsere Rundtischfräsen zum Einsatz, bei größeren Kunststoffteilen setzen wir auf Portal- oder Gantry-Fräsen.

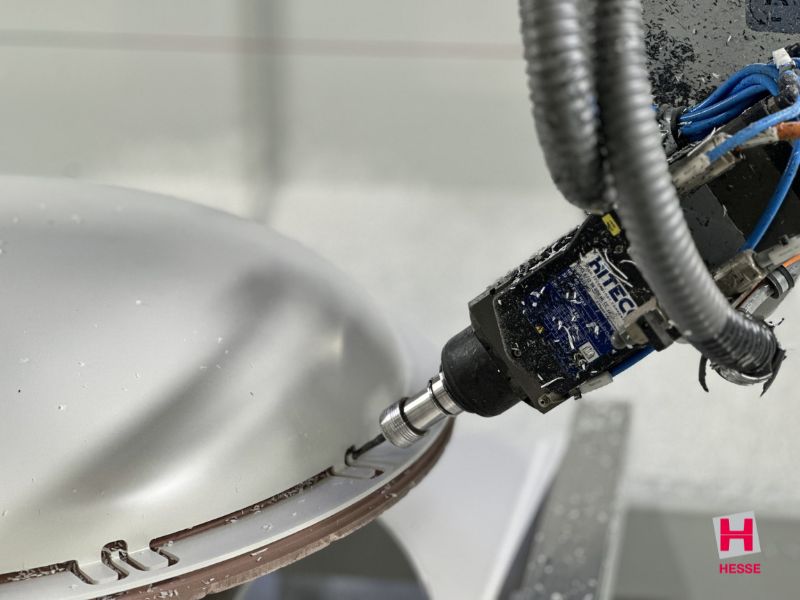

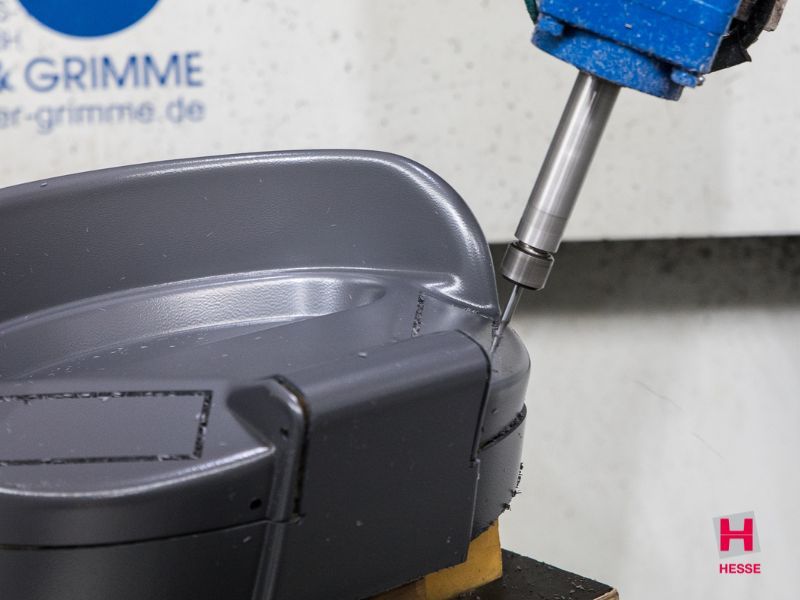

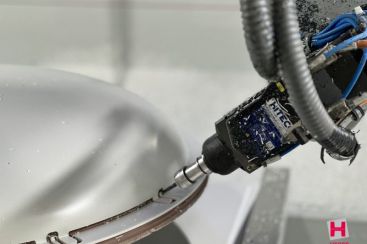

Technische Möglichkeiten unserer CNC-Fräsmaschinen

  • Schaftfräse mit Durchmessern von 2 - 8 mm
  • Bohrungen: Präzise Bohrungen und Ausschnitte nach Bauteilanforderung
  • Bauteile bis zu 2,7 m Länge, je nach Geometrie von mehreren Seiten bearbeitbar
  • Typischerweise verwenden wir Einschneiden-Schaftfräser für eine saubere und schnelle Spanabfuhr ohne die Gefahr von thermischen Schäden wie Aufschmelzen oder Verbrennen der Fräskante
  • Scheibenfräser für effizienten planaren Beschnitt
  • Sonderfräser für Fasen und Rundungen möglich

Kunststoffteile präzise CNC-fräsen lassen

Die Hesse Thermoformung GmbH fertigt präzise Kunststoff-Frästeile nach Ihren CAD-Daten – vom Einzelteil und Prototyp bis zur Serie. Mit unseren 5-Achs-CNC-Fräszentren bearbeiten wir Kunststoffbauteile bis zu 2.500 × 3.000 mm. Auf Wunsch übernehmen wir CNC-Fräsen auch unabhängig vom Thermoformen als eigenständige Dienstleistung.

Sie erreichen uns telefonisch:
+49 2837 96 130 0 per E-Mail oder ganz einfach über unser Kontaktformular.

CNC-Fräsen nach vorhandenen CAD-Daten

5-Achs-Fräsen bis 2.500 × 3.000 mm

Einzelteile, Prototypen & Serien

CNC-Kunststoffbearbeitung nach CAD-Daten und individuellen Anforderungen

Von der Entwicklung und Konstruktion, über die Produktion bis hin zur Logistik stehen wir Ihnen zur Seite, wenn es ums Kunststoff Fräsen bzw. Präzisionsfräsen Kunststoff geht. Diese Technik ist zum Beispiel zur kurzfristigen Fertigung von Prototypen geeignet.

Sie haben die Wahl:

  • Entweder erfolgt die Programmierung mittels moderner CAD/CAM-Technologien durch unsere hauseigenen Programmierer.
  • Gerne bearbeiten wir auch von Ihnen zur Verfügung gestellte CAD-Daten in allen gängigen Formaten präzise.
  • Unsere Konstruktions- und Entwicklungsabteilung unterstützt aber auch, falls gewünscht und kann unseren Kunden somit von der Konstruktion der CAD-Daten bis zur Programmierung der CAM-Daten alles aus einer Hand zur Verfügung stellen.

Auch wenn jedes einzelne Maß des thermogeformten Kunststoffteils durch die CAD-Daten, Zeichnungen und Toleranzen definiert ist, helfen uns bei der Beratung und Fertigung die Kenntnisse über bereits vorhandene Schnittstellen zu anderen Bauteilen. Gerade bei Absicherung kritischer Schnittstellen greifen wir gerne auf Schablone und Prüflehren zurück, die wir anfertigen, oder die Sie uns zur Absicherung zur Verfügung stellen können. Je nach Anforderung an Ihr Projekt vereinbaren wir gerne individuelle Prozessschritte mit Ihnen.

In allen Fällen steht die Qualität gepaart mit bestmöglicher Geschwindigkeit ebenso im Mittelpunkt wie der Ressourceneinsatz und die Abfallvermeidung.

Nutzen Sie unsere CNC Fräserei Kunststoff, wenn Sie zum Beispiel einen Prototypen anfertigen möchten.

Fräsgenauigkeit und Toleranzen bei Kunststoffteilen

Die Fräsgenauigkeit ist ein zentraler Qualitätsfaktor bei der spanenden Bearbeitung von Kunststoffen und spielt im CNC-Prozess eine wichtige Rolle: Sie ist das Ergebnis aus Materialwissen, Fertigungskompetenz und moderner Messtechnik. Mit unseren Maschinen und unserer Erfahrung lassen sich präzise Kunststoffbauteile wirtschaftlich fertigen, selbst bei kleinen Losgrößen oder anspruchsvollen Geometrien. Die Fräsgenauigkeit entscheidet über die Passform von Baugruppen und Funktionalität von Bauteilen und letztlich auch über die Wirtschaftlichkeit des Fertigungsprozesses. Es gilt – angelehnt an die in den Normen verankerten Allgemeintoleranzen für Längenabmessungen – dass mit steigendem Nennmaß die auch die zulässigen Toleranzen steigen.

Anders als bei vielen anderen Werkstoffen erfordert die Kunststoffbearbeitung ein besonders gutes Verständnis für das Materialverhalten. Thermoplastische Kunststoffe reagieren stark auf Wärmeeintrag und auf die Schnittkräfte beim Fräsen. Sie besitzen häufig geringere Steifigkeiten, neigen somit beim Fräsen zum Federn und zum Verzug. Diese Besonderheiten müssen bei der Auswahl der Werkzeuge, Fräsvorrichtungen, Schnittparametern und Spanntechnik berücksichtigt werden.

Beim Fräsen, egal ob im Anschluss an einen Thermoformprozess oder bei eigenständigen Fräsbauteilen, erreichen wir regelmäßig Toleranzklasse c (grob), teilweise auch m (mittel). Damit übertreffen wir beim Fräsen regelmäßig unsere Werkstoleranz des Gesamtprozesses, die an die DIN ISO 2768-1 angelehnt ist.

Thermoformteile aus amorphen Thermoplasten sind nach Norm DIN ISO 2768-1 und Toleranzklasse (c = grob) zu fertigen. Amorphe Thermoplaste sind: PS, SB, ABS, ASA, PMMA, PC, PVC sowie deren Coextrudate und Blends.

Thermoformteile aus teilkristallinen Thermoplasten sind nach Norm DIN ISO 2768-1 und Toleranzklasse (v = sehr grob) zu fertigen. Teilkristalline Thermoplaste sind: PP und PE.

Dabei gelten die Toleranzen für werkzeuggebundene Maße, wobei Nennabmessungen über 2m, Materialstärken des Bauteils und allgemein Abweichungen zur Werksnorm vereinbarungspflichtig sind.

Einflussfaktoren auf die Fräsgenauigkeit

  • Materialtyp: Weiche Kunststoffe wie PE oder PP erfordern andere Schnittparameter als technische Kunststoffe wie ABS, PMMA, PS.
  • Restspannungen im Halbzeug: Diese können zu Verzug beim Fräsen führen und werden durch kontrollierte Abkühlprozesse minimiert.
  • Wärmeeintrag: Zu hohe Schnittgeschwindigkeiten oder stumpfe Werkzeuge können das Material aufschmelzen und verursachen unsauberer Schnittkanten.
  • Spanntechnik: Eine stabile und verzugsfreie Fixierung ist entscheidend, um exakte Bearbeitungsergebnisse zu erzielen, weswegen wir ausschließlich auf produktspezifischen Vakuum-Fräsaufnahmen fertigen.
  • Maschinenpräzision: Moderne CNC-Bearbeitungszentren mit hohem Wiederholgenauigkeit ermöglichen eine reproduzierbare Fertigung auch bei komplexen Geometrien.

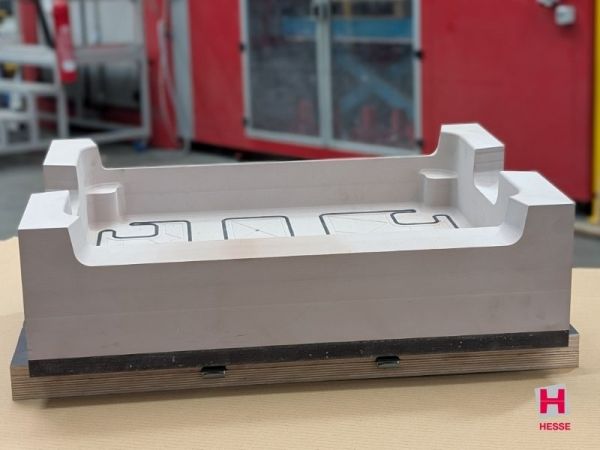

Fräsaufnahme passend zum Thermoformwerkzeug

Zu jedem Thermoformwerkzeug wird eine passende Fräsaufnahme gefertigt, die exakt auf die Endabmessungen und Geometrie des fertigen Kunststoffteils abgestimmt ist und somit die Fertigung nach Kundenvorgabe ermöglicht. Nur bei einfachen 2D-Frästeilen können auch günstigere Universalfräsaufnahmen eingesetzt werden.

Fräsaufnahme

Präzise Vakuum-Fräsaufnahmen

Vakuum-Fräsaufnahmen nach dem erprobtem Hesse Thermoformung-Standard ermöglichen eine hochpräzise Bearbeitung mit engen Toleranzen in 3D, gefertigt auf unseren 5-Achsmaschinen ohne „Umspannen“ – z. B. für Einleger, an Schnittstellen von Baugruppen für Befestigungen oder allgemein definierter Position und Ausrichtung der Fräsmerkmale. Sie erfordert gleichzeitig hohe Maschinenpräzision und CAM-gestützte Programmierung.

Fräsaufnahme in der Kunststoffverarbeitung:

  • Formschlüssige Passungen des Bauteils auf der Fräsaufnahme zur Kompensation von Bauteilspannungen und zur vollflächigen Versteifung beim Fräsen.
  • Bauteilfixierung durch Vakuumtechnik wie Vakuumfelder oder Vakuumsaugern besonders an Funktionsflächen und nahe der Schnittkurven.

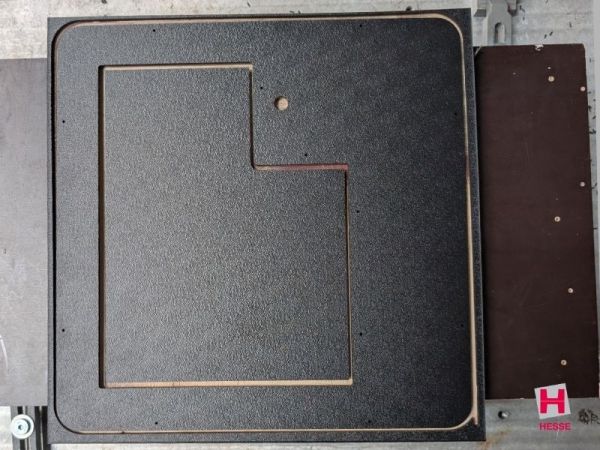

schwarze 2 D Fräsaufnahme

Universalfräsaufnahme 2D

2D-Fräsaufnahmen werden zum einfachen Fräsen in der XY-Ebene zur Herstellung flächiger Bauteile, für den Konturbeschnitt, Bohrungen, Ausschnitte etc. eingesetzt. Sie eignen sich zum Beispiel für kleinere Bauteile, Einleger, Versteifungen, aber auch für
2D-Fertigbauteile. Diese Fräsvorrichtungen haben den Vorteil, dass sie schnell und einfach umgesetzt werden können. Sie werden häufig als Mehrfach Fräsaufnahme ausgelegt, auf denen mehrere Bauteile eines Produktes oder mehrere Varianten eines Produktes gefertigt werden können, was einen entscheidenden Effizienzvorteil generiert.

2D-Fräsaufnahme in der Kunststoffverarbeitung:

  • Flache Teile oder Bauteile, bei denen nur in der XY-Ebene gearbeitet wird.
  • Ausfräsen der Beschnitt-Kontur.
  • Anbringen von Bohrungen, Befestigungen und Ausschnitten.
  • Einbringen von Fasen und Radien mit Sonderfräsern.

Eine individuelle Beratung zum Werkzeugaufbau und beim Aufbau der Fräsaufnahme ist essenziell für optimale Fräsergebnisse. Schnittstellen mit unseren Maschinen, Anforderungen an Material und Haltbarkeit bei großen Losgrößen, Zugänglichkeit des Maschinenkopfes für alle Frässchritte, Kompensation für erwarteten Schrumpf, Entformbarkeit, Auslegung der Vakuumtechnik für die Bauteilfixierung sind Details, die wir für Sie auslegen.

Qualitätssicherung mittels Prüfprotokoll

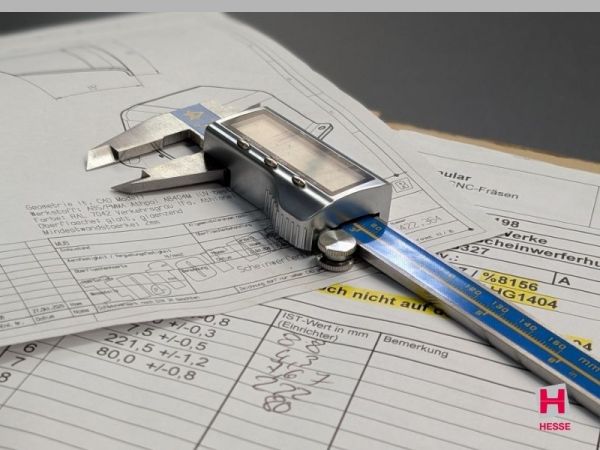

Prüfprotokoll und Messschieber

Prüfprotokolle, die zu jeder Charge erstellt werden, erleichtern die Dokumentation des Fräsprozesses. Hierbei werden die Bauteile von den CNC-Einrichtern durchgemessen, auf Konsistenz geprüft und anschließend für die Produktion freigegeben.

Jonas Jugelt

Fachlich geprüft von Jonas Jugelt

Anwendungstechniker bei Hesse Thermoformung und Maschinenbauingenieur mit Schwerpunkt Konstruktion und Kunststoffmaschinen, Produkt-Engineering. Er ist Fachmann für die Auslegung und Qualität von Thermoformteilen.
