Thermoformen von Kunststoffteilen - Verfahren, Vorteile und Anwendungen für die Industrie

Thermoformen ist ein Verfahren zur Herstellung von Kunststoffteilen aus thermoplastischen Platten und Folien. Während Folien vor allem in der Verpackungsindustrie eingesetzt werden, liegt der Fokus im industriellen Thermoformen auf großflächigen Bauteilen wie Gehäusen, Verkleidungen und Abdeckungen aus Kunststoffplatten.

Im Folgenden wird zunächst das Thermoformen allgemein erläutert, bevor der Schwerpunkt auf die Verarbeitung von Kunststoffplatten für industrielle Anwendungen gelegt wird.

Thermoformen ist ein bewährtes Umformverfahren der Kunststofftechnik, bei dem thermoplastische Kunststoffe in Form von Platten oder Folien erwärmt und anschließend in eine dreidimensionale Geometrie umgeformt werden. Dabei entstehen funktionale Kunststoffteile wie Gehäuse, Verkleidungen und Abdeckungen, die insbesondere in industriellen Anwendungen eingesetzt werden. Das Verfahren eignet sich besonders für große Bauteile sowie für Klein- und Mittelserien, bei denen wirtschaftliche Werkzeugkosten und flexible Gestaltungsmöglichkeiten gefragt sind.

Thermoformen zeichnet sich durch eine hohe Flexibilität aus und ermöglicht die Herstellung von Kunststoffbauteilen mit unterschiedlichen Geometrien, Abmessungen und funktionalen Anforderungen. Das Verfahren wird in zahlreichen Branchen eingesetzt und lässt sich an spezifische technische Anforderungen anpassen.

Beim Thermoformen können verschiedene Umformtechniken eingesetzt und miteinander kombiniert werden. Die Umformung erfolgt je nach Verfahren durch Vakuum, Druckluft und/oder mechanische Unterstützung. In der industriellen Praxis ist insbesondere das Vakuumtiefziehen die wichtigste Verfahrensvariante zur Herstellung technischer Kunststoffbauteile.

Auch das Thema Nachhaltigkeit gewinnt im Thermoformen zunehmend an Bedeutung. Durch den Einsatz von Rezyklaten und materialeffizienten Konstruktionen lassen sich ressourcenschonende Lösungen realisieren.

In der industriellen Praxis werden diese Begriffe häufig gemeinsam verwendet, technisch betrachtet handelt es sich jedoch um unterschiedliche Ebenen innerhalb desselben Fertigungsverfahrens. Kurz gesagt: Thermoformen ist der Oberbegriff, Tiefziehen die Verfahrensart und Vakuumformen die eingesetzte Technologie.

Thermoformen ist der Oberbegriff für alle Verfahren, bei denen thermoplastische Kunststoffe durch Erwärmung und Umformung in eine dreidimensionale Geometrie gebracht werden. Tiefziehen von Kunststoff bezeichnet eine Verfahrensvariante innerhalb des Thermoformens, bei der das erwärmte Kunststoffhalbzeug in oder über ein Werkzeug umgeformt wird. Es wird insbesondere zur Herstellung technischer Kunststoffbauteile eingesetzt. Vakuumformen beziehungsweise Vakuumtiefziehen beschreibt die konkrete Technologie zur Umformung des Materials. Dabei wird das erwärmte Kunststoffhalbzeug mithilfe von Vakuum an die Werkzeugkontur angelegt und in die gewünschte Form gebracht.

Das Thermoformen umfasst verschiedene Verfahrensvarianten, die sich in der Art der Umformung und den eingesetzten Kräften unterscheiden. Zu den wichtigsten Verfahren zählen das Vakuumtiefziehen, das Druckumformen sowie das Twin-Sheet-Verfahren, die je nach Bauteilgeometrie, Material und Qualitätsanforderungen eingesetzt werden.

In der industriellen Praxis werden diese Verfahren häufig miteinander kombiniert, um optimale Bauteileigenschaften zu erzielen. Die Wahl des geeigneten Verfahrens hängt dabei maßgeblich von der Geometrie, dem eingesetzten Material, der Stückzahl sowie den Anforderungen an die Bauteilqualität ab.

• Vakuumtiefziehen: Beim Vakuumtiefziehen wird ein erwärmtes Kunststoffhalbzeug mithilfe von Vakuum an die Werkzeugkontur angelegt und in die gewünschte Form umgeformt. Es ist die am häufigsten eingesetzte Verfahrensvariante zur Herstellung technischer Kunststoffbauteile und eignet sich insbesondere für großflächige, funktionale Bauteile mit definierten Eigenschaften. Weitere Informationen finden Sie auf unserer Seite zum Tiefziehen Kunststoff.
• Druckumformen: Beim Druckumformen wird zusätzlich zum Vakuum Druckluft eingesetzt, um das Material intensiver an die Werkzeugkontur anzulegen. Dadurch lassen sich höhere Detailgenauigkeiten und verbesserte Oberflächenqualitäten erzielen.
• Twin-Sheet: Beim Twin-Sheet-Verfahren werden zwei erwärmte Kunststoffplatten gleichzeitig umgeformt und anschließend miteinander verbunden. Dadurch entstehen hohle, geschlossene Bauteile mit hoher Steifigkeit und integrierten Funktionsstrukturen.
• Mechanische Unterstützung / Vorstrecken: Hierbei wird das erwärmte Material mechanisch vorgestreckt, um eine gleichmäßigere Wanddickenverteilung zu erreichen. Diese Technik wird häufig in Kombination mit Vakuum- oder Druckverfahren eingesetzt.
• Biegeformen / Warmbiegen: Beim Biegeformen wird das Kunststoffhalbzeug lokal erwärmt und gezielt umgeformt, ohne eine vollständige dreidimensionale Umformung durchzuführen. Dieses Verfahren wird vor allem für einfache Geometrien und nachgelagerte Bearbeitungsschritte eingesetzt.

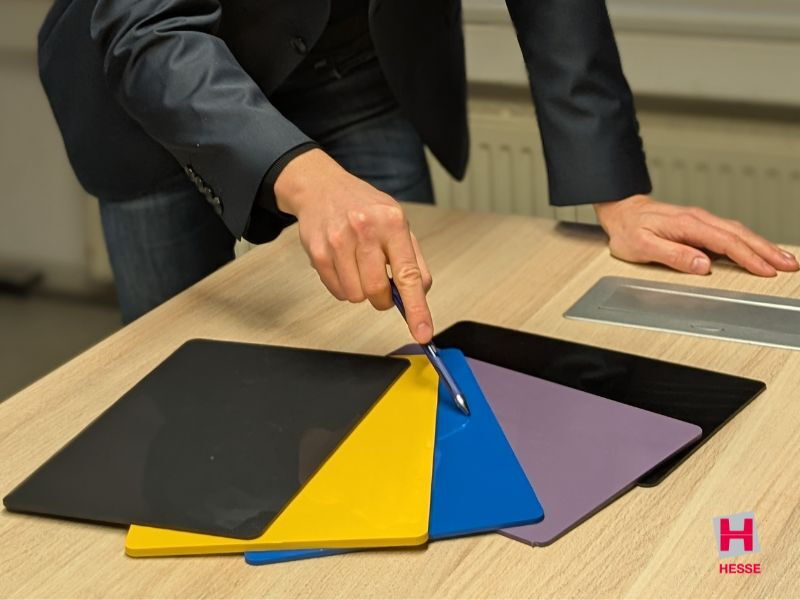

Je nach Verfahren kommen im Thermoformen unterschiedliche Halbzeuge zum Einsatz. Beim Vakuum- und Druckumformen können sowohl Kunststoffplatten als auch Folien verarbeitet werden, während beim Twin-Sheet-Verfahren überwiegend Kunststoffplatten eingesetzt werden. Mechanische und Biegeverfahren werden ausschließlich mit Kunststoffplatten durchgeführt. Die Wahl zwischen Platte oder Folie hängt von der jeweiligen Anwendung sowie den Anforderungen an das Bauteil ab.

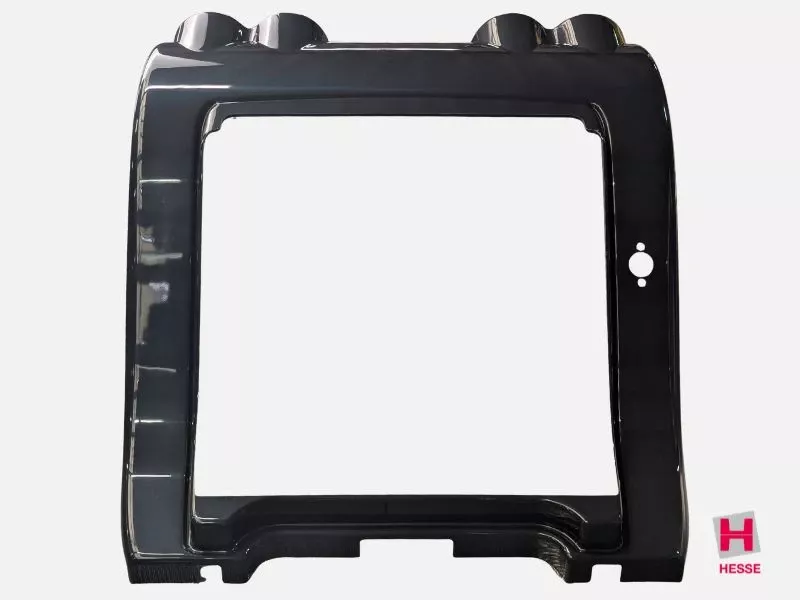

Thermoformen wird zur Herstellung großflächiger Kunststoffteile wie Gehäusen, Verkleidungen und Abdeckungen eingesetzt. Das Verfahren eignet sich besonders für technische Bauteile mit funktionalen und optischen Anforderungen, die gleichzeitig wirtschaftlich gefertigt werden müssen.

Typische Thermoformteile kommen überall dort zum Einsatz, wo leichte, stabile und großflächige Kunststoffkomponenten benötigt werden. Thermoformen ermöglicht eine hohe Designfreiheit und die Kombination von Funktion und Optik in einem Bauteil. Dadurch lassen sich sowohl technische Anforderungen als auch gestalterische Aspekte effizient umsetzen. Besonders im Maschinenbau, Fahrzeugbau und in der Gebäudetechnik bietet das Thermoformen eine effiziente Lösung für Bauteile, die mit anderen Verfahren nur mit höherem Aufwand realisierbar wären.

Durch die Umformung thermoplastischer Kunststoffplatten entstehen maßhaltige und reproduzierbare Formteile mit definierter Wandstärke und hoher Oberflächenqualität. Gleichzeitig lassen sich funktionale Anforderungen und Designaspekte in einem Bauteil kombinieren.

Typische Bauteile:

• Kunststoffgehäuse: Kunststoffgehäuse werden im Thermoformen insbesondere für Maschinen, Anlagen, Geräte und technische Systeme gefertigt. Sie schützen Komponenten, bieten eine hochwertige Optik und lassen sich flexibel an konstruktive Anforderungen anpassen.
• Kunststoffverkleidungen: Kunststoffverkleidungen dienen der funktionalen und optischen Gestaltung von Maschinen, Fahrzeugen und technischen Anlagen. Sie ermöglichen große Bauteile mit geringem Gewicht und sind besonders wirtschaftlich in Klein- und Mittelserien.

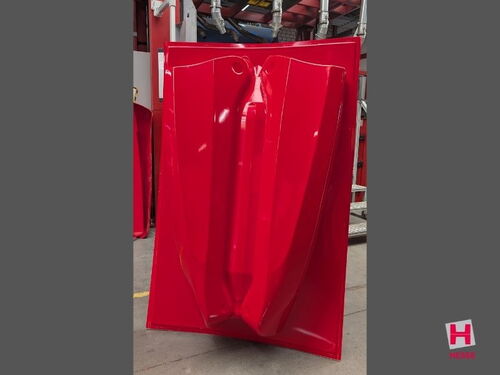

• Kunststoffabdeckungen: Kunststoffabdeckungen werden eingesetzt, um Bauteile zu schützen oder bestimmte Bereiche abzuschirmen. Sie kommen häufig in der Gebäudetechnik, im Maschinenbau und in technischen Anwendungen zum Einsatz.
• Technische Formteile und Funktionsbauteile: Neben klassischen Sichtteilen lassen sich durch Thermoformen auch technische Funktionsbauteile herstellen, beispielsweise mit integrierten Verstärkungen, Aufnahmen oder strukturellen Elementen.

Typische Anwendungen:

• Abdeckungen für Steuereinheiten

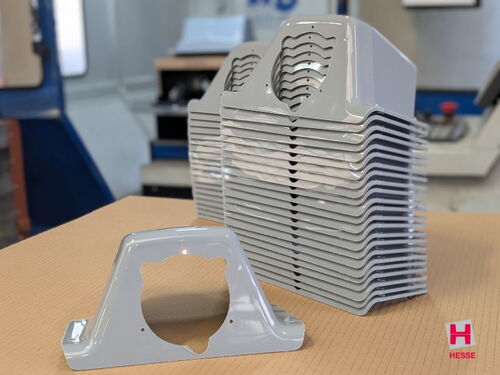

• Scheinwerferhutzen und Motorabdeckungen
• Kunststoffhauben und Verkleidungen
• Wannen, Schalen und Trays
• Filterkästen und Absaugkomponenten
• Innenverkleidungen im Fahrzeugbereich
• Lüftergitter und technische Abdeckungen
• Gehäusestrukturen und Befestigungssysteme

Für welche Branchen eignet sich Thermoformen? Thermoformen wird unter anderem im Maschinenbau, in der Fahrzeugtechnik, in der Medizintechnik, in der Gebäudetechnik sowie in der Elektro- und Energietechnik eingesetzt.

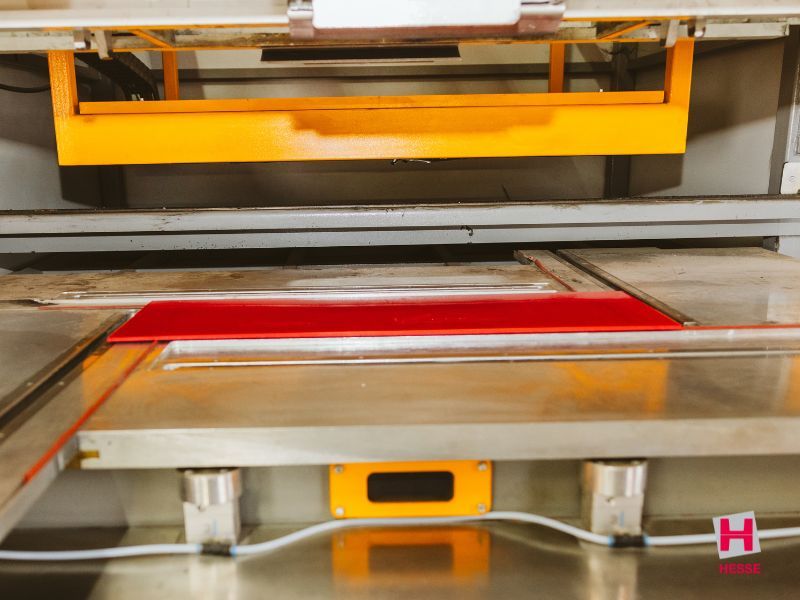

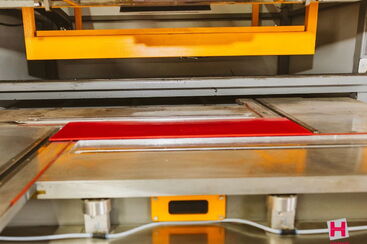

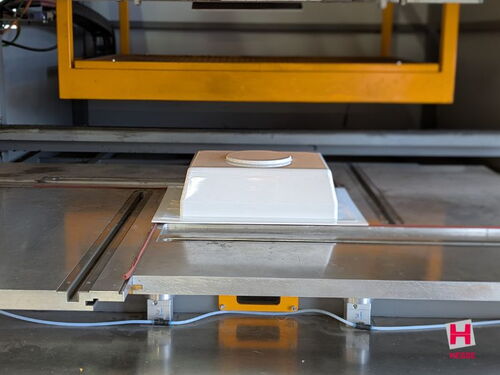

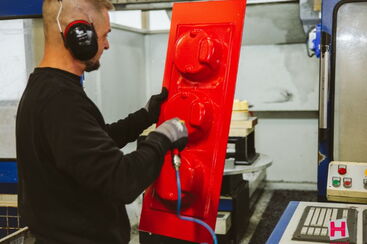

Tiefziehen ist die wichtigste Verfahrensvariante innerhalb des Thermoformens und wird insbesondere für technische Kunststoffbauteile eingesetzt. Dabei wird ein erwärmtes Kunststoffhalbzeug – meist eine Platte – mithilfe von Vakuum in oder über ein Werkzeug umgeformt.

Tiefziehen wird häufig synonym mit Vakuumformen verwendet, beschreibt jedoch streng genommen die Verfahrensart innerhalb des Thermoformens.

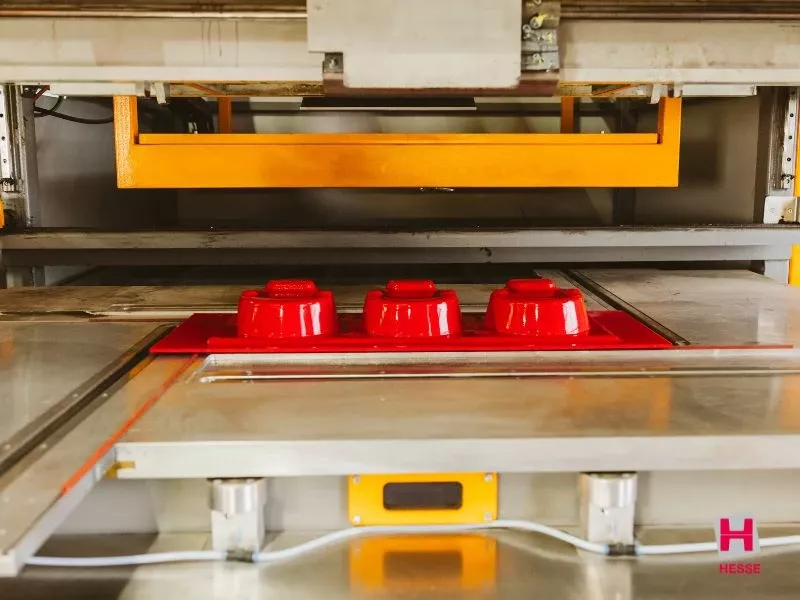

Durch den entstehenden Unterdruck legt sich das Material exakt an die Werkzeugkontur an und übernimmt die gewünschte Geometrie. Auf diese Weise entstehen maßhaltige, reproduzierbare Kunststoffteile mit definierter Wandstärke und hoher Oberflächenqualität.

Das Tiefziehen zeichnet sich durch eine hohe Flexibilität hinsichtlich Bauteilgröße, Materialstärke und Geometrie aus. Es eignet sich besonders für großflächige, leichte und funktionale Bauteile, wie sie im Maschinenbau, Fahrzeugbau oder in der Gebäudetechnik eingesetzt werden.

Je nach Anforderung kommen unterschiedliche Werkzeugkonzepte zum Einsatz, beispielsweise Positiv- oder Negativwerkzeuge. Diese bieten jeweils spezifische Vorteile hinsichtlich Maßhaltigkeit, Oberflächenqualität und Detaillierungsgrad.

Weitere Details zum Tiefziehen von Kunststoff, zu Werkzeugvarianten sowie zu konstruktiven Besonderheiten finden Sie auf unserer Seite zum Tiefziehen von Kunststoff.

Bei der Konstruktion von Thermoformteilen müssen insbesondere Wandstärkenverteilung, Radien, Entformungsschrägen und Materialverhalten berücksichtigt werden. Diese Faktoren beeinflussen maßgeblich die Bauteilqualität, Funktionalität und Wirtschaftlichkeit.

Da das Thermoformen ein Umformverfahren ist, unterscheidet sich die Bauteilauslegung deutlich von anderen Kunststoffverfahren wie dem Spritzguss. Konstruktive Entscheidungen wirken sich direkt auf Materialverteilung, Zykluszeiten und Fertigungskosten aus.

• Wandstärkenverteilung: Beim Thermoformen ist die Wandstärke nicht gleichmäßig verteilt, da das Material beim Umformen gedehnt wird. Tiefe Bereiche und enge Radien führen zu geringeren Wandstärken, während flachere Zonen materialstärker bleiben. Die Konstruktion muss diese Effekte berücksichtigen, um Stabilität und Funktion sicherzustellen.

• Radien und Geometrie: Radien sollten so ausgelegt werden, dass das Material gleichmäßig fließen kann. Zu enge Radien führen zu ungleichmäßiger Materialverteilung und können die Bauteilqualität beeinträchtigen.

• Entformungsschrägen und Hinterschnitte: Hinterschnitte sind im Thermoformen nur eingeschränkt realisierbar und erfordern häufig zusätzliche Werkzeuglösungen. Ausreichende Entformungsschrägen sind daher essenziell, um eine sichere Entformung zu gewährleisten.

• Materialausgangsstärke und Zykluszeiten: Die Zykluszeit wird maßgeblich durch die Materialstärke und Bauteilgeometrie beeinflusst. Dickere Materialien und komplexe Geometrien führen zu längeren Aufheiz- und Abkühlzeiten und sollten bereits in der Konstruktion berücksichtigt werden.

• Werkzeugdesign und Oberflächenqualität: Das Werkzeugdesign beeinflusst sowohl die Geometrie als auch die Oberflächenqualität des Bauteils. Strukturen und Oberflächen werden direkt vom Werkzeug auf das Bauteil übertragen.

• Einsatz von Oberstempeln: Durch den Einsatz von Oberstempeln kann die Materialverteilung gezielt gesteuert werden. Kritische Bereiche lassen sich stabilisieren und die Bauteilqualität verbessern.

Eine enge Abstimmung zwischen Konstruktion, Werkzeugbau und Fertigung ist entscheidend, um Funktionalität und Wirtschaftlichkeit optimal zu verbinden. Werden diese Aspekte frühzeitig berücksichtigt, lassen sich Entwicklungszeiten verkürzen, Kosten reduzieren und hochwertige Bauteile realisieren.

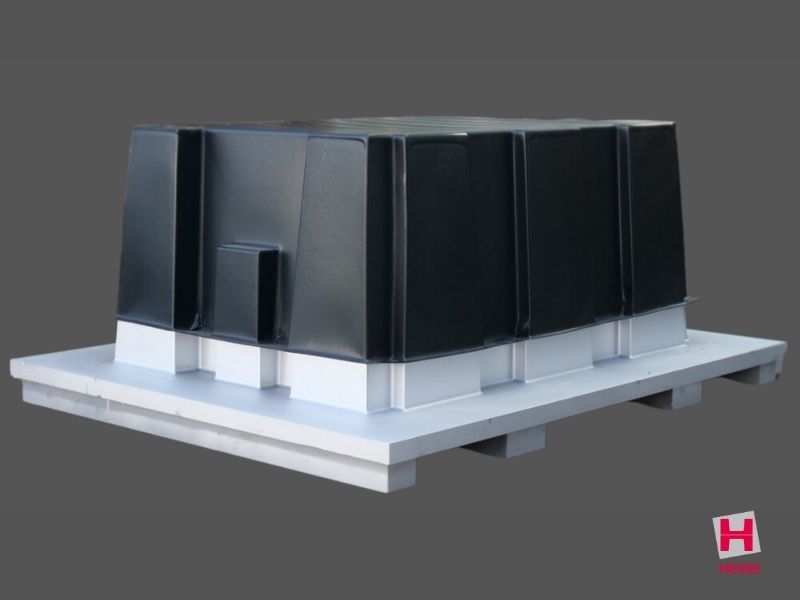

Das Thermoformwerkzeug bestimmt maßgeblich die Geometrie, Oberflächenqualität und Wirtschaftlichkeit eines Thermoformteils. Es formt das erwärmte Kunststoffhalbzeug in die gewünschte Kontur und beeinflusst damit direkt die Qualität des Endprodukts. Das Werkzeug stellt damit die zentrale Schnittstelle zwischen Konstruktion und Fertigung dar.

Je nach Anforderungen werden Thermoformwerkzeuge aus Materialien wie Aluminium, Epoxidharz oder Modellbauwerkstoffen gefertigt. Die Materialwahl wirkt sich unmittelbar auf Maßhaltigkeit, Wiederholgenauigkeit, Zykluszeiten und Kosten aus.

Ein entscheidender Faktor ist die Temperaturführung im Werkzeug. Sie beeinflusst die Formpräzision, die Oberflächenqualität und die Prozessstabilität und ist damit wesentlich für eine gleichbleibend hohe Bauteilqualität.

Hochwertige Thermoformwerkzeuge sind damit ein entscheidender Faktor für die wirtschaftliche und prozesssichere Serienfertigung. Eine sorgfältige Auslegung zahlt sich langfristig durch stabile Qualität, reduzierte Kosten und effiziente Produktionsprozesse aus.

Die Wandstärke ist ein entscheidender Faktor für die Funktion, Stabilität und Wirtschaftlichkeit von Thermoformteilen. Sie ergibt sich aus der Materialausgangsstärke, der Bauteilgeometrie sowie dem Umformverhalten des Materials während des Prozesses.

Im Gegensatz zum Spritzguss wird die Wandstärke beim Thermoformen nicht durch das Einbringen von Material bestimmt, sondern durch die Umverteilung des vorhandenen Kunststoffhalbzeugs. Dadurch ist die Wandstärke innerhalb eines Bauteils nicht vollständig gleichmäßig.

Beim Umformen wird die erwärmte Kunststoffplatte über das Werkzeug gezogen. In Bereichen mit großer Umformtiefe oder engen Radien wird das Material stärker gedehnt, wodurch die Wandstärke abnimmt. Flachere Bereiche behalten hingegen eine höhere Materialstärke. Diese Effekte müssen bereits in der Konstruktion berücksichtigt werden. Die Wandstärkenverteilung ist damit ein zentrales Ergebnis der Bauteilgeometrie und des Umformprozesses.

Thermoformen und Extrusion sind eng miteinander verknüpft: Während bei der Extrusion Kunststoffplatten als Halbzeug hergestellt werden, erfolgt im Thermoformen die Umformung zu fertigen Bauteilen. Die Eigenschaften der extrudierten Platten beeinflussen dabei direkt die Verarbeitbarkeit, Bauteilqualität und Prozessstabilität.

Ein fundiertes Verständnis der Extrusion ermöglicht es, Materialeigenschaften gezielt zu bewerten, Fehlerursachen schneller zu identifizieren und den Thermoformprozess optimal auszulegen.
