Thermoformen
Das Thermoformen ist ein Umformverfahren in der Kunststofftechnik, bei dem thermoplastische Kunststoffe in Form von Platten oder Folien erwärmt und in eine dreidimensionale Geometrie umgeformt werden.
Das Verfahren zeichnet sich durch eine hohe Flexibilität aus und ermöglicht die Herstellung von Kunststoffbauteilen mit unterschiedlichen Geometrien, Abmessungen und funktionalen Anforderungen. Es wird in zahlreichen Branchen eingesetzt und lässt sich an spezifische technische Anforderungen anpassen.
Beim Thermoformen können verschiedene Umformtechniken eingesetzt und miteinander kombiniert werden. Das Grundprinzip basiert auf der Umformung erwärmter Kunststoffplatten oder -folien in ein Werkzeug. Die Umformung erfolgt je nach Verfahren durch Vakuum, Druckluft und/oder mechanische Unterstützung.
Das Thermoformen stellt den Oberbegriff für verschiedene Umformverfahren dar. In der industriellen Praxis ist insbesondere das Vakuumtiefziehen die wichtigste Verfahrensvariante zur Herstellung technischer Kunststoffbauteile.

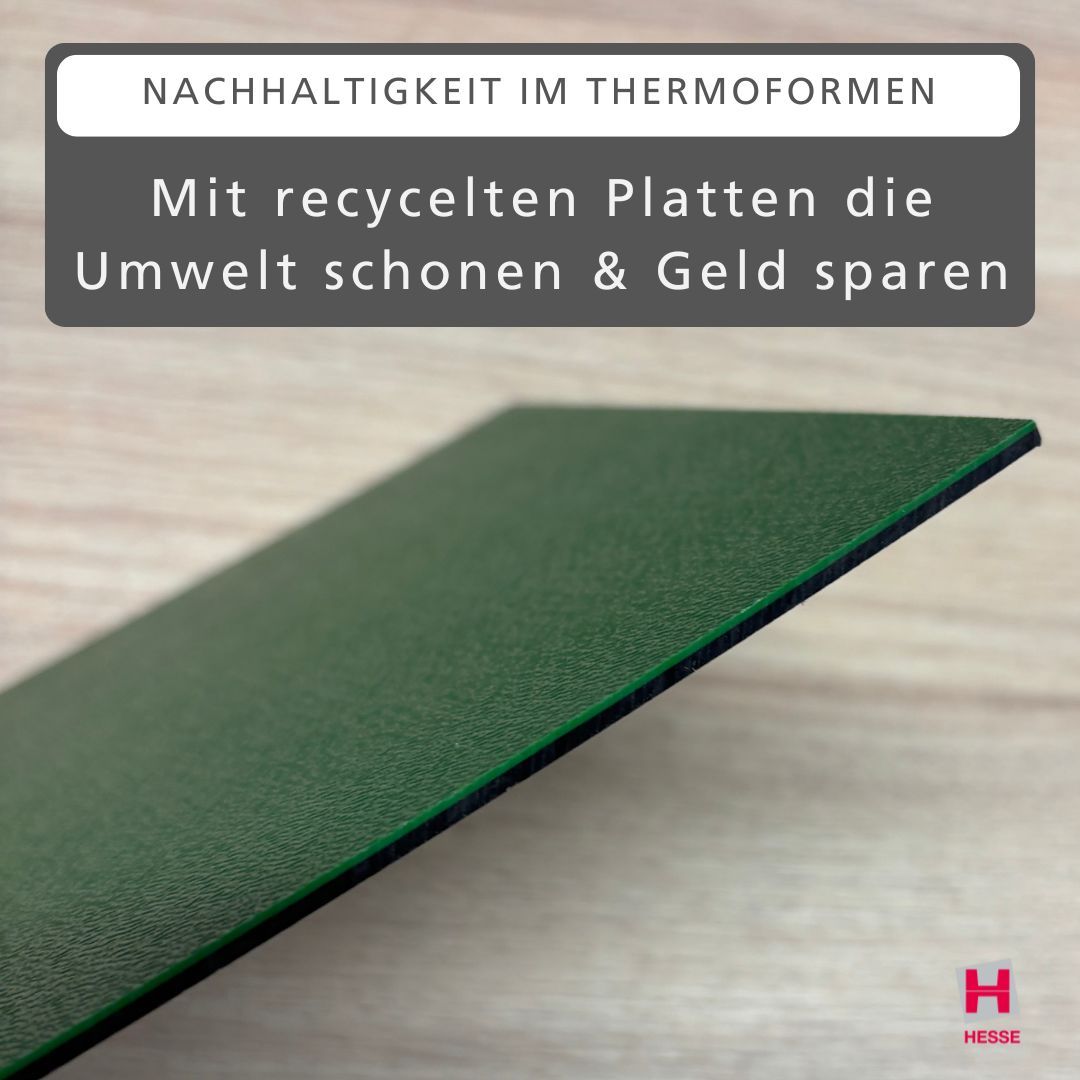

Auch das Thema Nachhaltigkeit gewinnt im Thermoformen zunehmend an Bedeutung. Durch den Einsatz von Rezyklaten und materialeffizienten Konstruktionen lassen sich ressourcenschonende Lösungen realisieren.
Begriffsabgrenzung: Thermoformen, Tiefziehen und Vakuumformen
In der Praxis werden die Begriffe Thermoformen, Tiefziehen und Vakuumformen häufig synonym verwendet, beschreiben jedoch unterschiedliche Ebenen des Verfahrens.
- Thermoformen ist der Oberbegriff für alle Verfahren, bei denen thermoplastische Kunststoffe durch Erwärmung und Umformung in eine dreidimensionale Geometrie gebracht werden.
- Tiefziehen von Kunststoff bezeichnet eine Verfahrensvariante innerhalb des Thermoformens, bei der das erwärmte Kunststoffhalbzeug in oder über ein Werkzeug umgeformt wird. Es wird insbesondere zur Herstellung technischer Kunststoffbauteile eingesetzt.
- Vakuumformen beziehungsweise Vakuumtiefziehen beschreibt die konkrete Technologie zur Umformung des Materials. Dabei wird das erwärmte Kunststoffhalbzeug mithilfe von Vakuum an die Werkzeugkontur angelegt und in die gewünschte Form gebracht.
In der industriellen Praxis werden diese Begriffe häufig gemeinsam verwendet, technisch betrachtet handelt es sich jedoch um unterschiedliche Ebenen innerhalb desselben Fertigungsverfahrens. Kurz gesagt: Thermoformen ist der Oberbegriff, Tiefziehen die Verfahrensart und Vakuumformen die eingesetzte Technologie.
Was ist Thermoformen?
Das Thermoformen ist ein Verfahren zur Herstellung dreidimensionaler Kunststoffbauteile aus thermoplastischen Werkstoffen. Dabei wird ein Kunststoffhalbzeug, in der Regel in Form von Platten oder Folien, auf Umformtemperatur erwärmt und anschließend in einem Werkzeug in die gewünschte Geometrie umgeformt.
Das Verfahren basiert auf der gezielten Umformung des erwärmten Materials unter Einwirkung von Kräften, die je nach Verfahrensvariante durch Vakuum, Druckluft und/oder mechanische Unterstützung erzeugt werden. Nach dem Abkühlen behält das Bauteil seine Form und kann weiterverarbeitet werden.
Thermoformen ermöglicht die Herstellung von Bauteilen mit unterschiedlichen Geometrien, Abmessungen und funktionalen Anforderungen. Es wird insbesondere für großflächige, leichte und wirtschaftlich herstellbare Kunststoffbauteile eingesetzt.
In der industriellen Praxis hat sich das Thermoformen als vielseitiges Verfahren etabliert, das in zahlreichen Branchen Anwendung findet – unter anderem im Maschinenbau, Fahrzeugbau, in der Medizintechnik sowie in der Gebäudetechnik.
Inhaltsverzeichnis Thermoformen
Thermoformverfahren im Überblick
Das Thermoformen umfasst verschiedene Verfahrensvarianten, die sich vor allem in der Art der Umformung und der eingesetzten Kräfte unterscheiden. Je nach Bauteilgeometrie, Material und Anforderungen kommen unterschiedliche Technologien zum Einsatz.
Die wichtigsten Verfahren im Thermoformen sind:
- Vakuumtiefziehen: Beim Vakuumtiefziehen wird das erwärmte Kunststoffhalbzeug mithilfe von Vakuum an die Werkzeugkontur angelegt und in die gewünschte Form umgeformt. Es ist die am häufigsten eingesetzte Verfahrensvariante zur Herstellung technischer Kunststoffbauteile und eignet sich insbesondere für großflächige, funktionale Bauteile mit definierten Eigenschaften. Weitere Informationen finden Sie auf unserer Seite zum Tiefziehen Kunststoff.
- Druckumformen: Beim Druckumformen wird zusätzlich zum Vakuum Druckluft eingesetzt, um das Material intensiver an die Werkzeugkontur anzulegen. Dadurch lassen sich höhere Detailgenauigkeiten und verbesserte Oberflächenqualitäten erzielen.
- Twin-Sheet: Beim Twin-Sheet-Verfahren werden zwei erwärmte Kunststoffplatten gleichzeitig umgeformt und anschließend miteinander verbunden. Dadurch entstehen hohle, geschlossene Bauteile mit hoher Steifigkeit und integrierten Funktionsstrukturen.
- Mechanische Unterstützung / Vorstrecken: Hierbei wird das erwärmte Material mechanisch vorgestreckt, um eine gleichmäßigere Wanddickenverteilung zu erreichen. Diese Technik wird häufig in Kombination mit Vakuum- oder Druckverfahren eingesetzt.
- Biegeformen / Warmbiegen: Beim Biegeformen wird das Kunststoffhalbzeug lokal erwärmt und gezielt umgeformt, ohne eine vollständige dreidimensionale Umformung durchzuführen. Dieses Verfahren wird vor allem für einfache Geometrien und nachgelagerte Bearbeitungsschritte eingesetzt.
In der industriellen Praxis werden diese Verfahren oft miteinander kombiniert, um die jeweils optimalen Bauteileigenschaften zu erzielen.
Die Wahl des geeigneten Verfahrens hängt maßgeblich von der Geometrie, dem Material, der Stückzahl und den Anforderungen an die Bauteilqualität ab.
In der industriellen Anwendung dominiert dabei das Vakuumtiefziehen als wirtschaftliche und vielseitige Verfahrensvariante für technische Bauteile.
Je nach Verfahren kommen im Thermoformen unterschiedliche Halbzeuge zum Einsatz. Beim Vakuum- und Druckumformen können sowohl Kunststoffplatten als auch Folien verarbeitet werden. Im Twin-Sheet-Thermoformen werden hingegen überwiegend Kunststoffplatten eingesetzt, während Folien nur selten verwendet werden. Das mechanische Thermoformen sowie das Biegeumformen werden ausschließlich mit Kunststoffplatten durchgeführt. Die Entscheidung, ob Platten oder Folien eingesetzt werden, hängt maßgeblich von der jeweiligen Anwendung sowie den Anforderungen an das Bauteil ab.
Thermoformen von Platten
Beim Plattenthermoformen liegt der Fokus auf technischen Bauteilen mit höheren Materialstärken und funktionalen Anforderungen. Das Thermoformen von Platten kommt zum Einsatz, wenn neben der Funktionalität auch eine hohe Langlebigkeit, Formstabilität und eine ansprechende Oberflächenqualität gefordert sind. Hochwertige Kunststoffplatten ermöglichen die Herstellung von komplexen, großflächigen Bauteilen, die im industriellen Umfeld ebenso wie im Konsumgüterbereich eingesetzt werden.
Typische Anwendungen sind Armaturenbretter, Dachhimmel, Badewannen, Teichbecken, Laborspülbecken, Hubsäulenverkleidungen, Luftkanalabdeckungen oder Isolationsgehäuse.
Die thermoplastischen Plattenhalbzeuge werden maschinell oder manuell in die Thermoformmaschine eingelegt, erwärmt und anschließend in die gewünschte Form gebracht.
Im Gegensatz zum Folienthermoformen erfolgt die Nachbearbeitung der Bauteile in der Regel nicht durch Stanzen, sondern durch präzise CNC-Fräsbearbeitung, um exakte Konturen und funktionale Details zu realisieren.
Thermoformen von Folien
Beim Folienthermoformen liegt der Fokus auf hohen Stückzahlen und dünnwandigen Produkten. Das Thermoformen von Folien ist vor allem aus der Verpackungsindustrie bekannt, wo es zur wirtschaftlichen Serienfertigung funktionaler Einwegverpackungen eingesetzt wird.
Typische Produkte sind Blisterverpackungen, Verpackungseinlagen oder Joghurtbecher – Anwendungen, die häufig im Konsumgüter- und Lebensmittelbereich zu finden sind.
Dabei werden thermoplastische Kunststoffe in Form von Folienhalbzeugen auf großen Rollen verarbeitet. Diese Folien werden dem Thermoformautomaten kontinuierlich zugeführt, erwärmt und anschließend unter Einsatz von Vakuum und Druckluft, oftmals unterstützt durch einen Stempel, in die gewünschte Form gebracht.
Nach dem Umformprozess erfolgt das Stanzen der Konturen inline, sodass die fertigen Folienprodukte direkt im Anschluss einsatzbereit sind.

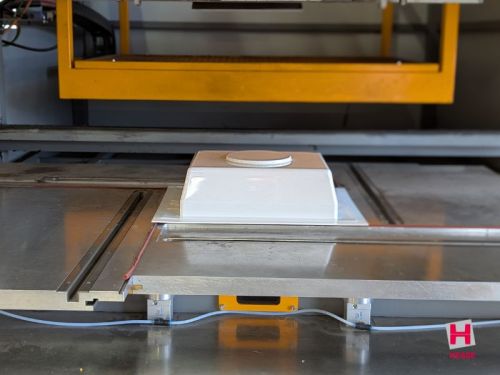

Wie funktioniert Thermoformen?
Das Grundprinzip des Thermoformens besteht darin, thermoplastische Kunststoffplatten oder -folien durch Erwärmen in einen formbaren Zustand zu überführen und anschließend in einem Werkzeug in die gewünschte Geometrie umzuformen.
Zunächst wird das Kunststoffhalbzeug auf die erforderliche Umformtemperatur erwärmt. In diesem Zustand wird das Material weich und verformbar, ohne zu schmelzen. Anschließend erfolgt die Umformung im Werkzeug. Je nach Verfahren wird das Material dabei durch Vakuum, Druckluft und/oder mechanische Unterstützung an die Werkzeugkontur angelegt.
Nach der Umformung wird das Bauteil kontrolliert abgekühlt, sodass es seine Form stabil beibehält. Anschließend kann es entnommen und je nach Anwendung weiterbearbeitet werden, beispielsweise durch Beschnitt, Fräsen oder Montage.
Das Thermoformen ermöglicht damit die wirtschaftliche Herstellung von Kunststoffbauteilen mit unterschiedlichen Geometrien und Anforderungen. Je nach eingesetztem Verfahren und Material lassen sich sowohl einfache als auch komplexe Bauteile realisieren. Die Qualität und Eigenschaften des Bauteils werden dabei maßgeblich durch Material, Werkzeugauslegung und Prozessparameter bestimmt.
Thermoformen Kunststoffe
Beim Thermoformen werden verschiedene thermoplastische Kunststoffe als Halbzeuge in Form von Kunststoffplatten oder Kunststofffolien eingesetzt. Dazu zählen gängige Thermoplaste wie ABS, ASA, PMMA, PS, PC, PP, PVC, PE und HIPS sowie Kombinationen in Form von Mehrschichtplatten.
Die Auswahl des geeigneten Kunststoffs hängt maßgeblich von den Anforderungen an das Bauteil ab, beispielsweise hinsichtlich mechanischer Belastbarkeit, Temperaturbeständigkeit, chemischer Beständigkeit oder Oberflächenqualität.
Welche Kunststoffe sich im Detail für das Tiefziehen eignen und welche Eigenschaften sie mitbringen, erfahren Sie auf unserer Seite zum Tiefziehen von Kunststoff.
Vorteile des Thermoformverfahrens
Das Thermoformen bietet eine Vielzahl technischer und wirtschaftlicher Vorteile und ist insbesondere für die Herstellung großflächiger Kunststoffbauteile eine effiziente Lösung.
- Hohe Wirtschaftlichkeit und attraktives Preis-Leistungs-Verhältnis: Das Thermoformen ermöglicht im Vergleich zu anderen Fertigungsverfahren, wie beispielsweise dem Spritzguss, geringere Werkzeugkosten. Dadurch eignet sich das Verfahren besonders für Prototypen, Kleinserien und mittlere Stückzahlen. Die Kombination aus niedrigen Investitionskosten und flexibler Fertigung eröffnet ein breites Einsatzspektrum - von der Entwicklung bis zur Serienproduktion.
- Große Bauteile und hohe Designfreiheit: Mit dem Thermoformen lassen sich großflächige Bauteile mit komplexen Geometrien realisieren. Gleichzeitig bietet das Verfahren eine hohe Gestaltungsfreiheit in Bezug auf Form, Oberfläche und Funktion.
- Geringes Gewicht bei hoher Stabilität: Thermogeformte Bauteile zeichnen sich durch ein geringes Gewicht bei gleichzeitig ausreichender mechanischer Stabilität aus. Dies ist insbesondere im Fahrzeugbau und Maschinenbau von Vorteil.
- Kurze Entwicklungs- und Produktionszeiten: Durch vergleichsweise einfache Werkzeuge und die flexible Prozessführung lassen sich Entwicklungszeiten verkürzen und Produkte schneller zur Serienreife bringen.
- Vielfältige Materialmöglichkeiten: Eine große Auswahl an thermoplastischen Kunststoffen ermöglicht die gezielte Anpassung der Bauteileigenschaften an die jeweiligen Anforderungen, beispielsweise hinsichtlich Festigkeit, Temperaturbeständigkeit oder Oberflächenqualität.
- Hohe Oberflächenvielfalt: Das Thermoformen bietet eine große Bandbreite an Oberflächenvarianten – von individuellen Wunschfarben in matt oder glänzend bis hin zu glatten oder strukturierten Ausführungen.
- Integration von Funktionen: Funktionselemente wie Verstärkungen, Einleger oder Befestigungspunkte können bereits im Bauteil integriert werden. Dadurch lassen sich Montageaufwand und Stückkosten reduzieren.
- Individuelle Bauteilauslegung: Thermoformen ermöglicht maßgeschneiderte Lösungen, die exakt an die Anforderungen der jeweiligen Anwendung angepasst werden.
- Nachhaltigkeit und Ressourceneffizienz: Durch den Einsatz von Rezyklaten, materialeffizienten Konstruktionen und vergleichsweise geringen Materialeinsatz bietet das Thermoformen auch ökologische Vorteile.
Ob Thermoformen die richtige Lösung für Ihre Anwendung ist, hängt von verschiedenen Faktoren ab. Gerne beraten wir Sie bei der Auswahl des geeigneten Verfahrens.
Thermoformen im Vergleich zu anderen Verfahren
Die Wahl des geeigneten Fertigungsverfahrens hängt maßgeblich von Faktoren wie Bauteilgeometrie, Stückzahl, Materialanforderungen und Kostenstruktur ab. Das Thermoformen bietet insbesondere im Vergleich zu Spritzguss, GFK-Verfahren und Metallverarbeitung spezifische Vorteile.
Das Thermoformen ist insbesondere dann die geeignete Wahl, wenn großflächige, leichte und wirtschaftlich herstellbare Kunststoffbauteile benötigt werden. Es verbindet eine hohe Designfreiheit mit vergleichsweise geringen Werkzeugkosten und flexiblen Produktionsmöglichkeiten.
Thermoformen vs. Spritzguss
Der Spritzguss ist ein weit verbreitetes Verfahren zur Herstellung von Kunststoffbauteilen, insbesondere bei hohen Stückzahlen oder komplexen, detailreichen Geometrien. Das Thermoformen bietet hingegen Vorteile bei:
- deutlich geringeren Werkzeugkosten
- kürzeren Entwicklungszeiten
- wirtschaftlicher Fertigung von Prototypen, Kleinserien und mittleren Stückzahlen
- großflächigen Bauteilen mit vergleichsweise geringer Wandstärke
Seine besonderen Stärken spielt das Thermoformen insbesondere bei großflächigen Bauteilen aus. Verkleidungen, Abdeckungen und Gehäuse lassen sich wirtschaftlich herstellen, ohne dass die Kosten überproportional steigen. Im Spritzguss hingegen nehmen Werkzeug- und Prozesskosten mit zunehmender Bauteilgröße deutlich zu.
Das Thermoformen ist besonders wirtschaftlich im Bereich von Klein- bis Mittelserien. Der Übergangspunkt zwischen Thermoformen und Spritzguss ist stark vom jeweiligen Bauteil abhängig, liegt jedoch häufig im Bereich von mehreren tausend bis zehntausend Einheiten.
Während der Spritzguss bei sehr hohen Stückzahlen wirtschaftlicher ist, bietet das Thermoformen eine deutlich höhere Flexibilität in der Entwicklungsphase und bei variierenden Stückzahlen.
Thermoformen vs. GFK
GFK wird häufig für großflächige Bauteile mit hoher Festigkeit eingesetzt, insbesondere bei kleineren Stückzahlen. Das Thermoformen bietet hier Vorteile bei:
- deutlich kürzeren und reproduzierbaren Prozesszeiten
- gleichbleibender Bauteilqualität
- besseren und direkt reproduzierbaren Oberflächen ohne aufwendige Nachbearbeitung
- wirtschaftlicher Serienfertigung
Ein wesentlicher Vorteil des Thermoformens liegt in der Prozesssicherheit und Wiederholgenauigkeit. Bauteile können mit konstant hoher Qualität gefertigt werden, während GFK-Verfahren häufig stärker von manuellen Prozessen geprägt sind und dadurch größere Streuungen aufweisen können.
Während GFK insbesondere bei sehr hohen mechanischen Anforderungen und komplexen Lastfällen eingesetzt wird, eignet sich das Thermoformen besonders für technische Bauteile mit hohen Anforderungen an Optik, Reproduzierbarkeit und Wirtschaftlichkeit.
Thermoformen vs. Metallverarbeitung
Metallische Werkstoffe werden häufig eingesetzt, wenn hohe mechanische Belastbarkeit und Steifigkeit gefordert sind. Das Thermoformen bietet im Vergleich dazu:
- deutlich geringeres Gewicht
- korrosionsfreie Materialien
- größere Designfreiheit bei komplexen Geometrien
- geringeren Fertigungs- und Montageaufwand
Seine Stärken spielt das Thermoformen insbesondere bei Verkleidungen, Gehäusen und Abdeckungen aus. Diese Bauteile lassen sich mit geringem Gewicht und hoher Funktionalität realisieren, ohne die aufwendigen Fertigungs- und Bearbeitungsschritte, die bei Metall erforderlich sind.
Während Metall vor allem bei hochbelasteten, tragenden Strukturen eingesetzt wird, eignet sich das Thermoformen besonders für funktionale Bauteile mit geringeren strukturellen Anforderungen, bei denen Gewicht, Kosten und Design im Vordergrund stehen.

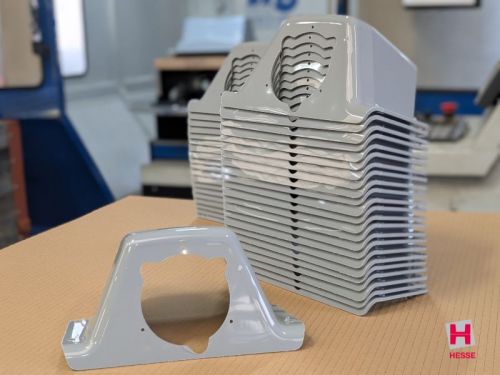

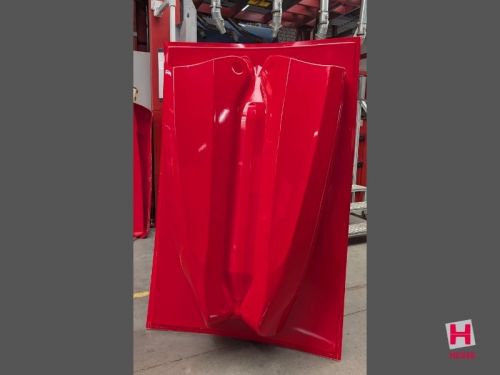

Thermoformen Bauteile und Anwendungen
Das Thermoformen wird zur Herstellung technischer Kunststoffbauteile eingesetzt, bei denen großflächige Geometrien, geringes Gewicht und funktionale Anforderungen im Vordergrund stehen. Typisch sind Bauteile, die sowohl konstruktive als auch optische Aufgaben übernehmen und gleichzeitig wirtschaftlich gefertigt werden müssen.
Durch die Umformung thermoplastischer Kunststoffplatten entstehen maßhaltige, reproduzierbare Formteile mit definierter Wandstärke und hoher Oberflächenqualität. Besonders im Maschinenbau, Fahrzeugbau und in der Gebäudetechnik bietet das Thermoformen eine effiziente Lösung für Bauteile, die mit anderen Verfahren nur mit deutlich höherem Aufwand realisierbar wären.
Das Verfahren eignet sich insbesondere für:
- großflächige Bauteile mit geringer Wandstärke
- funktionale Komponenten mit integrierten Strukturen
- sichtbare Bauteile mit hohen Anforderungen an Design und Oberfläche
- Kleinserien bis mittlere Serien mit wirtschaftlichen Werkzeugkosten
Typische Anwendungen und Produkte im Thermoformen sind unter anderem Abdeckungen für Steuereinheiten, Scheinwerferhutzen und Motorabdeckungen, Kunststoffhauben und Verkleidungen, Kunststoffwannen, Schalen und Trays, Filterkästen und Absaugkomponenten, Schalthebelverkleidungen und Ablagefächer, A-, B- und C-Säulenverkleidungen, Dachhimmelverkleidungen und Innenverkleidungen, Spritzschutzabdeckungen und Lüftergitter, Abdeckplatten, Rückwände und Seitenblenden, Behälter, Abtropfschalen und Tropfschalen, technische Gehäuse und Befestigungssysteme.
Die konkrete Auslegung der Bauteile erfolgt dabei immer in Abhängigkeit von Geometrie, Materialanforderungen und Einsatzgebiet.
Design und Funktionalität
Besonders bei komplexen Geometrien eröffnet das Thermoformen von Kunststoffplatten vielfältige gestalterische Möglichkeiten für anspruchsvolle Bauteile, die sowohl optisch als auch funktional überzeugen.
Das Thermoformen eignet sich hervorragend für mittlere und große Bauteile, bei denen Präzision und Stabilität gleichermaßen gefordert sind. Von hochwertigen Sichtflächen bis hin zu funktionalen Geometrien bietet das Thermoformen nahezu unbegrenzte Gestaltungsspielräume für Konstrukteure und Designer.
Kosten und Nachhaltigkeit
Im Vergleich zu anderen Verfahren bietet das Thermoformen von Kunststoffplatten – insbesondere bei mittleren und großen Bauteilen – ein sehr gutes Kosten-Nutzen-Verhältnis.
Kleinserien sind dank der geringen Werkzeugkosten oft deutlich günstiger als im Spritzguss und lassen sich innerhalb kurzer Zeit realisieren. Auch bei mittleren Serien bleibt das Thermoformen eine äußerst wirtschaftliche Lösung. Während GFK-Verfahren bei steigenden Produktionsvolumina an ihre wirtschaftlichen und zeitlichen Grenzen stoßen, profitieren größere Serien im Thermoformen von einer schnellen Amortisation der Werkzeugkosten. Moderne Maschinentechnik in Kombination mit einem hohen Automatisierungsgrad ermöglicht heute eine effiziente Fertigung über die Losgrößen hinweg.
Zusätzlich trägt der vermehrte Einsatz von Rezyklaten zur Kostenoptimierung und zur nachhaltigen Ressourcenschonung bei.
Flexibilität und Fertigungszeit
Im Vergleich zum Spritzguss bietet das Thermoformen besonders bei kleinen und mittleren Serien eine hohe Flexibilität. Während beim Spritzguss Farbwechsel häufig mit erhöhtem Rüstaufwand verbunden sind, kann beim Thermoformen durch den Wechsel des Ausgangsmaterials schnell auf unterschiedliche Farb- und Materialanforderungen reagiert werden.
Auch etwaige Werkzeugänderungen können schnell und flexibel umgesetzt werden.
Gegenüber GFK-Bauteilen überzeugt Thermoformen vor allem durch die deutlich kürzeren Fertigungszeiten und die bessere Reproduzierbarkeit. Während GFK häufig manuell verarbeitet wird und lange Aushärtezeiten erfordert, ermöglicht das Thermoformen einen automatisierten und reproduzierbaren Prozess mit konstanter Bauteilqualität.
Das Thermoformen ermöglicht die Herstellung unterschiedlichster Kunststoffbauteile – von funktionalen Gehäusen bis hin zu designorientierten Verkleidungselementen. Besonders bei großflächigen Bauteilen mit hohen Anforderungen an Optik, Gewicht und Wirtschaftlichkeit spielt das Verfahren seine Stärken aus.
Thermoformen / Tiefziehen
Das Tiefziehen von Kunststoff ist die bekannteste Verfahrensvariante innerhalb des Thermoformens und wird insbesondere zur Herstellung technischer Kunststoffbauteile eingesetzt.
Beim Tiefziehen wird das erwärmte Kunststoffhalbzeug – in der Regel eine Kunststoffplatte – mithilfe von Vakuum in oder über ein formgebendes Werkzeug umgeformt. Dabei entsteht ein Unterdruck, durch den sich das Material exakt an die Werkzeugkontur anlegt und die gewünschte Geometrie übernimmt.
Das Verfahren zeichnet sich durch eine hohe Flexibilität hinsichtlich Bauteilgröße, Materialstärke und Geometrie aus und eignet sich besonders für großflächige, leichte und funktionale Bauteile.
Je nach Anforderung kommen unterschiedliche Werkzeugkonzepte zum Einsatz, beispielsweise Positiv- oder Negativwerkzeuge, die jeweils spezifische Vorteile hinsichtlich Maßhaltigkeit, Oberflächenqualität und Detaillierungsgrad bieten.
Weitere Details zum Tiefziehen von Kunststoff, zu Werkzeugvarianten sowie zu konstruktiven Besonderheiten finden Sie auf unserer Seite zum Tiefziehen von Kunststoff.
Konstruktion Thermoformteile
Die Konstruktion von Thermoformteilen hat einen entscheidenden Einfluss auf die Bauteilqualität, die Funktionalität und die Wirtschaftlichkeit. Zahlreiche Faktoren wirken sich auf das Endergebnis aus und müssen bereits in der Entwicklungsphase berücksichtigt werden.
Ein zentraler Aspekt sind die Zykluszeiten, die maßgeblich durch die Bauteilgeometrie und die Materialausgangsstärke beeinflusst werden. Optimierte Konstruktionen mit gleichmäßigen Wandstärken und abgestimmten Radien tragen wesentlich zur Fertigungseffizienz bei.
Da beim Thermoformen die Kunststoffplatte über das Werkzeug umgeformt wird, ist die Materialverteilung nie völlig gleichmäßig. Tiefe Zonen und enge Radien führen zu geringeren Wandstärken, während flachere Bereiche materialstärker ausfallen. Diese Effekte müssen konstruktiv berücksichtigt werden, um Stabilität und Funktion sicherzustellen.
Hinterschnitte stellen eine besondere Herausforderung dar, da sie nur eingeschränkt realisierbar sind und in vielen Fällen zusätzliche Werkzeuglösungen erfordern. Entformungsschrägen sind daher ein wichtiger Bestandteil der Konstruktion. Auch Radien sollten so ausgelegt werden, dass das Material gleichmäßig fließen kann, um Wulstbildungen zu vermeiden.
Das Werkzeugdesign selbst beeinflusst neben der Bauteilgeometrie auch die Oberflächenqualität, da Strukturen direkt übertragen werden. Der Einsatz von Oberstempeln bietet die Möglichkeit, die Materialverteilung gezielt zu steuern und kritische Bereiche zu stabilisieren.
Eine enge Abstimmung zwischen Konstruktion, Werkzeugbau und Fertigung ist daher entscheidend, um Funktionalität und Wirtschaftlichkeit miteinander zu verbinden. Wer diese Aspekte bereits frühzeitig berücksichtigt, profitiert von kürzeren Entwicklungszeiten, geringeren Kosten und hochwertigen Bauteilen.
Zu den wichtigsten Konstruktionsaspekten zählen unter anderem Thermoformwerkzeuge, Wandstärkenverteilung, der Einsatz von Oberstempeln sowie die Materialauswahl.
Thermoformwerkzeug
Im Zentrum des Prozesses steht das Thermoformwerkzeug, das maßgeblich die Geometrie, Oberflächenqualität und Wirtschaftlichkeit des Bauteils bestimmt. Es formt das erwärmte Kunststoffhalbzeug in die gewünschte Kontur und beeinflusst damit direkt die Qualität des Endproduktes.
Je nach Anforderungen werden diese Werkzeuge aus Aluminium, Epoxidharz oder Modellbauwerkstoffen wie Ureol gefertigt. Die Auswahl des geeigneten Werkstoffs wirkt sich unmittelbar auf Maßhaltigkeit, Wiederholgenauigkeit, Zykluszeiten und Kosten aus.
Ein entscheidender Faktor ist die Temperaturführung im Werkzeug. Sie beeinflusst sowohl die Formpräzision als auch die Oberflächenqualität des Bauteils und trägt wesentlich zur Prozessstabilität bei.
In der Praxis zeigt sich: Billige Werkzeuge sparen nur auf den ersten Blick Kosten – langfristig führen sie häufig zu Produktionsproblemen und höheren Gesamtausgaben. Wer auf hochwertige Werkzeuge setzt, profitiert langfristig – durch mehr Effizienz, stabilere Qualität und niedrigere Stückkosten. Die Investition zahlt sich aus.
Typische Schwachstellen minderwertiger Werkzeuge
- Schlechte Wärmeleitung: Minderwertige Materialien verzögern den Abkühlprozess – die Zykluszeiten steigen, die Ausbringung sinkt.
- Hoher Verschleiß: Werkzeuge nutzen sich schneller ab – die Folge sind unsaubere Kanten, schlechtere Oberflächen und steigender Ausschuss.
- Geringe Temperaturstabilität: Billige Werkstoffe reagieren empfindlich auf Schwankungen. Das kann Maßabweichungen verursachen und Nacharbeit erforderlich machen.
Vorteile hochwertiger Thermoform-Werkzeuge
- Stabile und schnelle Fertigungsprozesse
- Höhere Prozesssicherheit bei geringerer Stillstandszeit
- Geringerer Wartungsaufwand und reduzierte Folgekosten
- Bessere Reproduzierbarkeit – auch bei anspruchsvollen Geometrien
Wandstärke
Die Wandstärke ist ein entscheidender Faktor für die Funktion, Stabilität und Wirtschaftlichkeit von Thermoformteilen. Sie ergibt sich aus der Materialausgangsstärke, der Bauteilgeometrie sowie dem Umformverhalten des Materials während des Prozesses. Wer die physikalischen Zusammenhänge kennt und konstruktiv berücksichtigt, kann hochfunktionale Tiefziehteile mit optimaler Materialverteilung realisieren – wirtschaftlich, reproduzierbar und prozesssicher.
Im Gegensatz zum Spritzguss wird die Wandstärke beim Thermoformen nicht durch die Einbringung von Kunststoff definiert, sondern durch die gezielte Materialverteilung des Halbzeugs. Dadurch ist die Wandstärke innerhalb eines Bauteils nicht vollständig gleichmäßig.
Beim Umformen wird die erwärmte Kunststoffplatte über das Werkzeug gezogen. In Bereichen mit großer Umformtiefe oder engen Radien wird das Material stärker gedehnt, wodurch die Wandstärke abnimmt. Flachere Bereiche hingegen behalten eine höhere Materialstärke. Diese Zusammenhänge müssen bereits in der Konstruktion berücksichtigt werden.
Warum die Wandstärke entscheidend ist
- Belastbarkeit & Haltbarkeit: Zu geringe Wandstärken können zu Bauteilversagen unter mechanischer Belastung führen.
- Maßhaltigkeit & Funktion: Ungleichmäßige Materialverteilung kann Verzug oder Passprobleme verursachen.
- Oberflächenqualität: Spannungen im Material können sichtbare Defekte oder Verformungen begünstigen.
- Wirtschaftlichkeit: Optimierte Wandstärken reduzieren Materialeinsatz, Gewicht und Kosten.
Konstruktionsempfehlungen gleichmäßige Wandstärken
- Große Umformverhältnisse vermeiden (Richtwert: ca. 1:2 Verhältnis von Ziehtiefe zu kleinster Bauteilweite).
- Sanfte Übergänge und ausreichend große Radien vorsehen.
- Sicken, Stege oder Stützkonturen gezielt zur Verstärkung einsetzen.
- Funktions- und Montagebereiche in wandstärkeren Zonen positionieren.
- Kritische Bereiche durch Simulation oder Prototyping frühzeitig analysieren.
Oberstempel
Der Oberstempel ist ein wichtiges Werkzeug im Thermoformprozess, um die Materialverteilung während des Umformvorgangs gezielt zu steuern.
Während des Tiefziehens wird die erwärmte Kunststoffplatte durch den Oberstempel kontrolliert in das Werkzeug geführt. Dadurch kann das Material bereits vor dem eigentlichen Umformen gezielt positioniert werden. Insbesondere bei komplexen Geometrien oder großen Umformtiefen lässt sich so eine deutlich gleichmäßigere Wandstärkenverteilung erzielen.
Durch den Einsatz eines Oberstempels können kritische Bereiche gezielt verstärkt und Materialanhäufungen reduziert werden. Dies trägt wesentlich zur Verbesserung der Bauteilqualität und zur Erhöhung der Prozesssicherheit bei.
Der Oberstempel wird prozessspezifisch ausgelegt und individuell im Fertigungsablauf gesteuert. Die relevanten Prozessparameter werden im Bauteilprogramm hinterlegt, sodass eine reproduzierbare Serienfertigung mit konstant hoher Qualität gewährleistet ist.

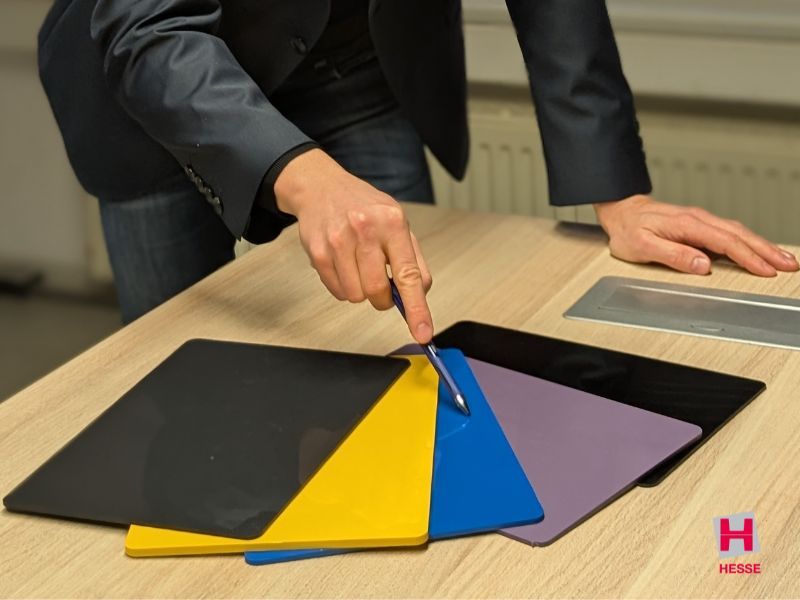

Richtige Materialauswahl
Die Auswahl des richtigen Kunststoffs ist ein entscheidender Faktor für die Funktion, Qualität und Wirtschaftlichkeit von Thermoformteilen. Sie beeinflusst maßgeblich die mechanischen Eigenschaften, die Oberflächenqualität sowie die Beständigkeit gegenüber Temperatur, Witterung und Chemikalien.
Je nach Anwendung kommen unterschiedliche thermoplastische Kunststoffe zum Einsatz, darunter beispielsweise ABS, ASA, PMMA, PC, PP oder PE. Jeder Werkstoff verfügt über spezifische Eigenschaften, die gezielt auf die Anforderungen des Bauteils abgestimmt werden müssen.
Neben der Auswahl des Grundmaterials spielt auch der Aufbau des Halbzeugs eine wichtige Rolle. Durch den Einsatz von Co-Extrusions- und Mehrschichtplatten lassen sich unterschiedliche Materialeigenschaften in einem Bauteil kombinieren. So können beispielsweise schlagzähe Trägerschichten mit UV-beständigen oder kratzfesten Deckschichten verbunden werden.
Ein weiterer wichtiger Aspekt ist die Verarbeitbarkeit des Materials im Thermoformprozess. Eigenschaften wie Umformverhalten, Dehnfähigkeit und Temperaturfenster beeinflussen die Materialverteilung und damit die Qualität des Bauteils.
Darüber hinaus gewinnt der Einsatz von Rezyklaten zunehmend an Bedeutung. Moderne Mehrschichtaufbauten ermöglichen es, recycelte Materialien effizient einzusetzen, ohne die funktionalen oder optischen Eigenschaften zu beeinträchtigen.
Die optimale Materialauswahl erfolgt daher immer in enger Abstimmung zwischen Konstruktion, Anwendung und Fertigungsprozess. Ziel ist es, eine Lösung zu finden, die sowohl technisch als auch wirtschaftlich überzeugt.
Die Auswahl des optimalen Materials erfolgt idealerweise früh im Projekt. Wir beraten Sie gerne bei der werkstoffgerechten Auslegung Ihres Bauteils.
Wirtschaftlichkeit und ihre Einflussgrößen
Die Wirtschaftlichkeit im Thermoformen wird von verschiedenen Faktoren beeinflusst. Entscheidend ist dabei nicht nur der Fertigungsprozess selbst, sondern das Zusammenspiel aus Bauteildesign, Material, Werkzeug und Produktionsstrategie.
Durch eine ganzheitliche Betrachtung lassen sich Kosten gezielt optimieren und gleichzeitig Qualität und Prozesssicherheit erhöhen.
Wichtige Einflussfaktoren im Überblick
- Bauteilgeometrie und Materialeinsatz
- Werkzeugkonzept und Investitionskosten
- Automatisierungsgrad und Stückzahl
- Materialauswahl und Verfügbarkeit
- Prozessführung und Nachbearbeitung

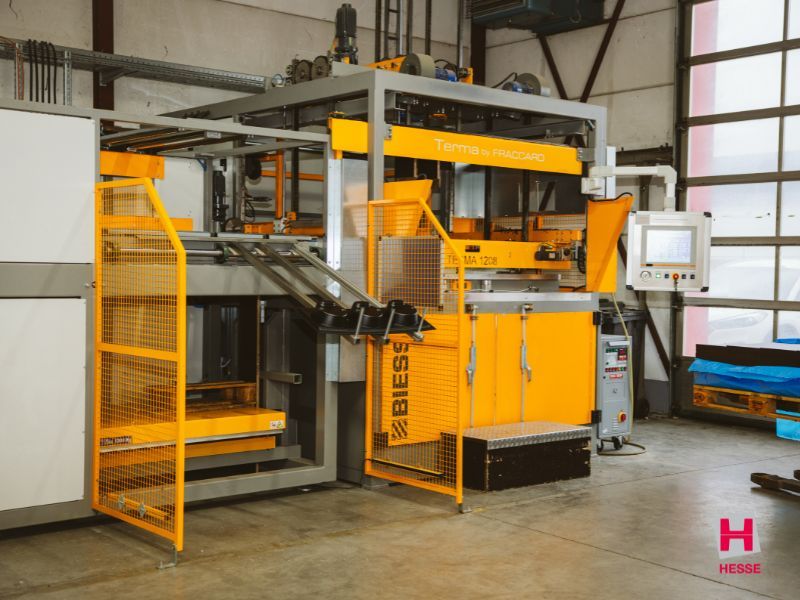

Automatisierung in der Thermoformung
Der optimale Automatisierungsgrad hängt stark vom jeweiligen Projekt ab.
Bei hohen Stückzahlen ermöglicht eine automatisierte Fertigung gleichbleibende Qualität, kurze Taktzeiten und eine wirtschaftliche Serienproduktion.
Bei kleineren Serien oder häufig wechselnden Bauteilen bieten flexiblere, teilautomatisierte Lösungen Vorteile, da sie kürzere Rüstzeiten und geringeren technischen Aufwand ermöglichen.
Eine pauschale Lösung gibt es nicht - entscheidend ist die Abstimmung auf Stückzahl, Bauteilkomplexität und Produktionsanforderungen.
Kostenersparnis durch intelligente Materialwahl
Der Materialeinsatz ist einer der größten Kostenfaktoren im Thermoformen.
Durch eine gezielte Materialauswahl lassen sich erhebliche Einsparpotentiale realisieren:
- Einsatz von Standardkunststoffen wie ABS, PS oder PP
- Kombination von Neuware und Rezyklat
- Nutzung von Mehrschichtplatten mit funktionalen Deckschichten
- Einsatz standardisierter Farben und Oberflächen
- Bündelung von Materialmengen über mehrere Projekte
Eine frühzeitige Abstimmung mit dem Materiallieferanten und eine materialgerechte Konstruktion wirken sich direkt auf die Wirtschaftlichkeit aus.
Effiziente Materialbereitstellung und Prozessoptimierung
Jede Sekunde zählt – und spart bares Geld. Wer wirtschaftlich Thermoformen will, muss Prozesse optimieren: Um eine wirtschaftliche Thermoformung zu gewährleisten, muss nicht nur an der Maschine, sondern bereits beim Materialhandling angesetzt werden. Durchdachte Abläufe machen Thermoformen nicht nur schneller, sondern wirtschaftlicher. Eine effiziente Materialbereitstellung optimiert den Thermoform-Prozess von Anfang an. Das Ergebnis: Minimale Lagerkosten, maximale Prozesssicherheit und höchste Effizienz im Serienprozess.
1. Direkter Materialeinsatz ohne Umwege
Geliefertes Plattenmaterial von Lieferanten in der Nähe kommt ohne lange Zwischenlagerung in die Produktion. Kein zeitaufwändiges Umlagern, kein Trocknungsprozess – das spart nicht nur Zeit, sondern auch Lagerhaltungskosten.
2. Sauber verpackt - sofort einsatzbereit
Die Platten werden feuchtigkeitsgeschützt angeliefert. So bleibt die Qualität konstant – und das Material kann direkt in die Thermoformanlage eingespeist werden.
3. Paletten - maßgeschneidert
Plattenlieferungen erfolgen auf individuell angepassten Paletten. Das minimiert nicht nur den Platzbedarf und die Transportkosten, sondern beschleunigt auch das Bestücken der Maschinen erheblich.
Thermoformen und CNC-Bearbeitung
In der industriellen Kunststoffverarbeitung ist es gängige Praxis, Thermoformen und CNC-Bearbeitung als zwei getrennte Prozessschritte zu betrachten. Zunächst wird das Kunststoffhalbzeug tiefgezogen, anschließend zwischengelagert und erst zu einem späteren Zeitpunkt weiterbearbeitet. Diese Trennung bringt jedoch einige Nachteile mit sich: zusätzliche Handlingsaufwände, höhere Durchlaufzeiten, potenzielle Beschädigungen und längere Lieferzeiten.
Moderne Fertigungskonzepte setzen deshalb zunehmend auf integrierte Prozesse. Diese integrierte Prozessführung eignet sich besonders für kleine und mittlere Serien, bei denen Effizienz, Flexibilität und kurze Durchlaufzeiten gefragt sind. Beim kombinierten Einsatz von Thermoform- und CNC-Anlage werden die Bauteile direkt nach dem Tiefziehen weiterbearbeitet – ohne Lagerung oder Wartezeit. Häufig wird dabei ein Arbeitsplatz eingerichtet, an dem eine Fachkraft beide Anlagen betreut. Die Teile durchlaufen den Fertigungsprozess in einem Fluss, was sowohl organisatorische als auch qualitative Vorteile bringt. Wer Thermoformen und CNC-Fräsen als ein abgestimmtes Gesamtsystem betrachtet, kann Fertigungsprozesse deutlich effizienter gestalten. Entscheidend ist eine vorausschauende Planung und die Bereitschaft, klassische Abläufe zu hinterfragen – mit dem Ziel, Qualität, Zeit und Kosten optimal in Einklang zu bringen.
Vorteile der direkten Weiterverarbeitung:
- Zeitersparnis: Keine Zwischenlagerung, keine Stillstandszeiten
- Höhere Qualität: Teile werden im „frischen“ Zustand bearbeitet – das reduziert Spannungen und Maßabweichungen
- Platzersparnis: Weniger Lagerbedarf in der Zwischenstufe
- Prozesssicherheit: Weniger Umlagerung = weniger Fehlerquellen
- Schnellere Auslieferung: Durchgängige Bearbeitung ermöglicht kürzere Lieferzeiten
Kunststoff Recycling
Recycling gewinnt in der Kunststoffverarbeitung zunehmend an Bedeutung und ist heute ein wichtiger Bestandteil moderner Thermoformlösungen.
Durch den Einsatz von mehrschichtigen Kunststoffplatten mit hohem Recyclinganteil lassen sich Bauteile realisieren, die sowohl technisch als auch optisch höchsten Anforderungen gerecht werden. Dabei werden gezielt recycelte Materialien in den inneren Schichten eingesetzt, während hochwertige Deckschichten die gewünschte Oberflächenqualität und Funktion sicherstellen.
Die Kunststoffindustrie bietet inzwischen eine breite Auswahl an recycelten und mehrschichtigen Halbzeugen, die speziell für die Weiterverarbeitung im Thermoformen ausgelegt sind.
Auch die Qualität von Rezyklaten hat sich in den letzten Jahren deutlich verbessert. Fortschritte in der Extrusionstechnologie sowie in der Materialaufbereitung und Filtration ermöglichen heute eine hohe und gleichbleibende Materialqualität. Zusätzlich sorgt eine verbesserte Rückverfolgbarkeit für mehr Transparenz in der Materialkette.
Der Einsatz von Rezyklaten erfolgt dabei stets in Abhängigkeit von den technischen Anforderungen und der jeweiligen Anwendung.
Der Closed Loop
Im Thermoformen spielt der sogenannte Closed Loop, also ein geschlossener Materialkreislauf, eine zentrale Rolle für eine ressourceneffiziente Produktion.
Der beim Thermoformen und der anschließenden mechanischen Bearbeitung entstehende Beschnitt wird nicht als Abfall betrachtet, sondern gezielt wiederverwertet. Die anfallenden Kunststoffreste werden sortenrein getrennt, vermahlen und anschließend als Regranulat erneut in den Extrusionsprozess eingebracht. Auf diese Weise entsteht ein geschlossener Materialkreislauf, in dem wertvolle Rohstoffe im System gehalten und mehrfach genutzt werden.
Der Closed Loop ermöglicht damit eine wirtschaftliche und zugleich nachhaltige Nutzung von Kunststoffen im Thermoformprozess.
Recycling beginnt dabei nicht erst in der Produktion, sondern bereits in der Produktentwicklung. Durch eine materialgerechte Konstruktion und die gezielte Auswahl geeigneter Werkstoffe lassen sich Recyclingfähigkeit und Materialeffizienz von Anfang an berücksichtigen.
Beispiel für nachhaltige Materialkonzepte im Thermoformen
Ein typisches Beispiel für nachhaltige und wirtschaftliche Materiallösungen im Thermoformen ist der mehrschichtige Aufbau von Kunststoffplatten. Für eine Abdeckung im Außenbereich wird häufig ein coextrudiertes Material wie PMMA/ABS aus Neuware spezifiziert. Durch eine gezielte Anpassung des Schichtaufbaus lässt sich jedoch ein vergleichbares Bauteil mit reduziertem Einsatz von Neuware realisieren – bei gleichbleibender Funktion und Qualität. Ein möglicher Materialaufbau kann wie folgt aussehen:
1. Deckschicht (PMMA): Die äußere Schicht besteht aus PMMA und übernimmt die Schutzfunktion gegenüber UV-Strahlung und Witterungseinflüssen. Sie sorgt für eine dauerhaft stabile Oberfläche, Farbtreue und Kratzfestigkeit.
Da PMMA der kostenintensivste Werkstoff im Verbund ist, wird diese Schicht gezielt möglichst dünn ausgelegt.
2. Mittelschicht (ABS Neuware): Die Mittelschicht besteht aus ABS-Neuware und stellt die mechanische Stabilität sowie die optische Absicherung der darunterliegenden Schicht sicher.
Sie enthält zusätzlich UV-Stabilisatoren und wird so dimensioniert, dass das darunterliegende Rezyklat auch nach dem Umformprozess vollständig überdeckt ist.
3. Unterschicht (ABS-Regenerat): Die untere Schicht besteht aus ABS-Regenerat und bildet den größten Volumenanteil des Materials.
Sie trägt maßgeblich zur Reduzierung von Materialkosten und zur Verbesserung der Umweltbilanz bei, ohne die funktionalen Eigenschaften des Bauteils wesentlich zu beeinträchtigen.
Durch den gezielten Einsatz von Mehrschichtstrukturen lassen sich technische Anforderungen, Oberflächenqualität und Wirtschaftlichkeit optimal miteinander kombinieren.
- Reduzierter Einsatz von Neuware und damit geringerer Ressourcenverbrauch
- Optimierte Materialkosten durch hohen Rezyklatanteil
- Gleichbleibende Bauteilqualität und Oberflächenperformance
- Hohe Designfreiheit und Anpassbarkeit an spezifische Anforderungen
Nachhaltigkeit und Wirtschaftlichkeit stehen dabei nicht im Widerspruch, sondern lassen sich im Thermoformen gezielt miteinander verbinden.
Thermoformen und Extrudieren
Thermoformen und Extrudieren sind eng miteinander verknüpft. Während beim Extrudieren Kunststoffplatten als Halbzeug hergestellt werden, bildet das Thermoformen den anschließenden Umformprozess zur Bauteilerzeugung.
Die Eigenschaften der eingesetzten Kunststoffplatten werden maßgeblich durch den Extrusionsprozess bestimmt und haben direkten Einfluss auf die Verarbeitbarkeit, Bauteilqualität und Prozessstabilität im Thermoformen.
Ein fundiertes Verständnis der Extrusion ermöglicht es, Materialeigenschaften gezielt zu bewerten, Fehlerursachen schneller zu identifizieren und den Thermoformprozess optimal auszulegen. Dadurch lassen sich Qualität, Effizienz und Wirtschaftlichkeit nachhaltig verbessern.
Kommunikation mit dem Plattenlieferanten
Die im Thermoformen eingesetzten Kunststoffplatten werden als Halbzeuge extern hergestellt. Das zugrunde liegende Extrusionsverfahren bestimmt dabei maßgeblich die Materialeigenschaften und beeinflusst direkt das spätere Umformverhalten.
Ein fundiertes Verständnis der Extrusion ermöglicht eine gezielte und technisch fundierte Abstimmung mit dem Plattenlieferanten. Anforderungen an Oberflächenqualität, Schichtaufbau, Materialzusammensetzung oder den Einsatz von Rezyklaten können so präzise definiert und auf die jeweilige Anwendung abgestimmt werden.
Darüber hinaus lassen sich mögliche Qualitätsabweichungen im Material frühzeitig erkennen und bewerten. Typische Effekte wie Blasenbildung, Oberflächenfehler oder ein ungleichmäßiges Umformverhalten können gezielt analysiert und gemeinsam mit dem Materialhersteller optimiert werden.
Eine enge Abstimmung entlang der gesamten Prozesskette trägt damit wesentlich zur Qualitätssicherung und zur Stabilität des Thermoformprozesses bei.
Materialverhalten im Thermoformprozess
Die Eigenschaften von Kunststoffplatten werden maßgeblich durch den Extrusionsprozess beeinflusst und wirken sich direkt auf das Verhalten im Thermoformen aus.
Während der Extrusion entstehen beispielsweise innere Spannungen sowie Materialorientierungen, die sich im späteren Umformprozess bemerkbar machen können. Diese Effekte beeinflussen unter anderem das Verformungsverhalten, die Maßhaltigkeit sowie die Wandstärkenverteilung des Bauteils.
Typische Auswirkungen können sein:
- richtungsabhängiges Verformungsverhalten
- ungleichmäßige Wandstärkenverteilung
- Verzug oder Rückfederung nach dem Umformen
Ein fundiertes Verständnis dieser Zusammenhänge ermöglicht es, das Material gezielt einzusetzen und den Thermoformprozess entsprechend anzupassen. Durch eine abgestimmte Werkzeugauslegung, geeignete Prozessparameter und eine materialgerechte Konstruktion lassen sich diese Effekte gezielt berücksichtigen und minimieren.
Darüber hinaus eröffnet das Wissen über das Materialverhalten zusätzliche Potenziale: So kann die Materialorientierung beispielsweise gezielt genutzt werden, um die Steifigkeit in bestimmten Bauteilrichtungen zu erhöhen oder funktionale Eigenschaften zu optimieren.
Wirtschaftliche Vorteile durch Prozessverständnis
Ein fundiertes Verständnis der gesamten Prozesskette – von der Extrusion bis zum Thermoformen – bietet nicht nur technische, sondern auch erhebliche wirtschaftliche Vorteile.
Durch die gezielte Abstimmung von Material, Werkzeug und Prozessparametern lassen sich Fehlerquellen frühzeitig erkennen und vermeiden. Das reduziert Ausschuss, minimiert Nacharbeit und sorgt für stabile und reproduzierbare Fertigungsprozesse.
Darüber hinaus ermöglicht ein tiefes Materialverständnis eine optimierte Materialauswahl. In enger Abstimmung mit dem Plattenlieferanten können Materialaufbauten gezielt angepasst werden, um Kosten zu reduzieren, ohne die Bauteilqualität zu beeinträchtigen.
Auch in der Projektabwicklung ergeben sich Vorteile: Technische Fragestellungen können schneller geklärt und Entwicklungszeiten verkürzt werden. Das führt zu einer effizienteren Umsetzung und reduziert die Time-to-Market.
Insgesamt trägt ein ganzheitlicher Blick auf Material und Prozess dazu bei, Qualität, Wirtschaftlichkeit und Liefersicherheit nachhaltig zu verbessern.
Mythen und Fragen rund ums Thermoformen
Rund um das Thermoformen existieren zahlreiche Annahmen, die häufig aus der Verpackungsindustrie oder aus älteren Technologien stammen. In der industriellen Anwendung hat sich das Verfahren jedoch deutlich weiterentwickelt.
Nein. Moderne Thermoformverfahren ermöglichen auch komplexe Geometrien mit großen Umformtiefen und funktionalen Strukturen. Durch den Einsatz von Vorstrecksystemen, Oberstempeln und abgestimmten Werkzeugkonzepten lassen sich anspruchsvolle Bauteile mit definierten Wandstärken realisieren.
Beim Thermoformen entsteht konstruktionsbedingt Beschnitt. Dieser wird jedoch in der Regel sortenrein erfasst, aufbereitet und dem Materialkreislauf wieder zugeführt. Durch optimierte Zuschnitte, intelligente Bauteilauslegung und Closed-Loop-Konzepte lässt sich der Materialeinsatz effizient gestalten.
Generell gilt: Dank der vergleichsweisen geringen Werkzeugkosten kann Thermoformen für alle Seriengrößen attraktiv sein. Auch bei großen Stückzahlen bewährt sich das Thermoformen immer häufiger. Gerade bei größeren Bauteilen sind die Werkzeugkosten im Verhältnis zum Spritzguss um ein Vielfaches günstiger. Auch die Maschinenkosten und damit verbunden die Produktionskosten liegen beim Thermoformen aufgrund der stetig wachsenden Automatisierung unter dem Niveau des Spritzgusses. Ein weiterer Vorteil besteht in der Verwendung von extrudiertem Halbzeug. Gerade bei der Plattenextrusion haben sich im Laufe der letzten Jahre durch Innovation neue Verarbeitungsmöglichkeiten in Bezug auf Einsatz von Rezyklaten durch mehrschichtigem Materialaufbau ergeben. Dadurch werden die Materialkosten gesenkt und die Nachhaltigkeit verbessert. Die Entscheidung muss immer im Einzelfall des jeweiligen Projektes betrachtet und im Vergleich zu anderen Verfahren beurteilt werden.
Nein. Neben der Verpackungsindustrie ist Thermoformen heute ein etabliertes Verfahren zur Herstellung technischer Kunststoffbauteile. Typische Anwendungen finden sich im Maschinenbau, Fahrzeugbau, in der Medizintechnik sowie in der Gebäudetechnik.
Besonders bei größeren Bauteilen hat die Fertigung von Thermoformbauteilen in Deutschland klare Vorteile in Bezug auf Wirtschaftlichkeit und Prozesssicherheit. Lokale Hersteller punkten mit kurzen Lieferwegen, flexiblen Prozessen und einem engen Austausch mit den Kunden. Die regionale Beschaffung sorgt für stabile Lieferketten und kurze Reaktionszeiten – ein entscheidender Vorteil, wenn es auf Termintreue und schnelle Anpassungen ankommt. Ein weiterer Pluspunkt: Während bei Importen hohe Zölle und erhebliche Transportkosten anfallen, entfallen diese Kosten hierzulande weitestgehend. Das Ergebnis sind wirtschaftlich attraktive Lösungen, Bauteile mit einem langen Produktlebenszyklus sowie eine hohe Prozesssicherheit.
Nein. Während Folien vor allem im Verpackungsbereich eingesetzt werden, basiert das industrielle Thermoformen überwiegend auf Kunststoffplatten mit höheren Materialstärken. Diese ermöglichen stabile, langlebige und funktionale Bauteile für technische Anwendungen.
Die Hesse Thermoformung GmbH: Ihr Hersteller in Deutschland
Sie finden, die Möglichkeiten, die Thermoformen bietet, sind genial? Wir finden das auch! Kontaktieren Sie uns, wenn Sie einen erfahrenen Thermoformen Hersteller in Deutschland suchen, und erfahren Sie, wie eine Zusammenarbeit mit uns aussehen könnte. Ziehen Sie die Thermoformung von Kunststoffplatten in Betracht, wenn Sie Kunststoffverkleidungen, Kunststoffabdeckungen, Kunststoffgehäuse, Kunststoffschalen, Kunststoffeinlagen oder Kunststoffwannen produzieren lassen möchten, wenn Sie Klein-, Mittel- oder Großserien planen, und wenn Sie einen Prototypen benötigen.
Persönliche Beratung von Experten
70 Jahre Branchenkompetenz
Produktion in Deutschland Firmensitz am Niederrhein
Individueller Full Service nach Ihren Anforderungen
